四川道路交通无线视频监控

发布时间:

2014-03-11 00:00

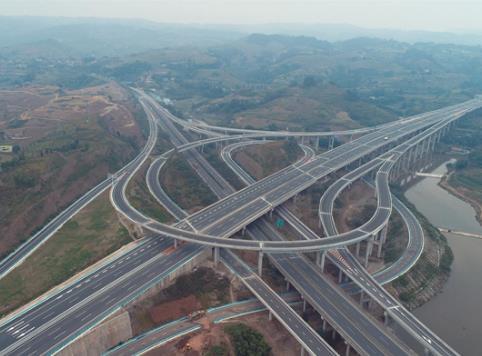

成宜高速(图片由四川省交通运输厅提供,仅供参考,侵删)

一、现场情况

主机室与一号大门距离500米,主机室位置要低于所有摄像机位置4米左右。一号大门与停车场距离4000米。一号大门与三号门距离6000米。一号大门与二号大门距离3000米,中间有一小土丘,土丘高度位10米左右。公路宽度为8米宽,要求不能采用在公路上横跨开槽布线。每处监控布置旁有8米高度的钢制灯杆可以利用。此次场地为绿化风景区,地形基本平整,但树林较多。



二、施工期监控布局图:

三、客户需求

由于监控环境的特殊性,道路交通布线困难,但又必须把所有监控视频传回主机室,实现实时监控。无线传输以其自身的灵活性高,扩展性强,维护简单等优点,被许多安防工程公司广泛采用。



四、方案思路:

根据客户的需求,我公司设计了一套先进的数字无线视频监控系统。整个系统采用我公司2.4G频段的ST2510AW和5.8G频段的ST58T8G、ST58T8G-N工业级数字无线视频传输设备。

三号大门:检票口5和车辆检票处通过有线整合用一台ST58T8G发射,一号大门车辆检票处一台ST58T8G(一对一)接收;检票口6用一台ST58T8G发射,一号大门车辆检票处一台ST58T8G(一对一)接收;

停车场两台摄像机通过有线整合用一台ST58T8G发射,一号大门车辆检票处一台ST58T8G(一对一)接收;

二号大门:开票室和检票口3处通过有线整合用一台ST58T8G发射,检票口4一台ST58T8G发射,一号大门车辆检票处一台ST58T8G-N(一对二)接收;

一号大门:检票口2一台ST58T8G发射,一号大门车辆检票处一台ST58T8G(一对一)接收;一号大门处检票口1拉有线到一号大门车辆检票处整合;

一号大门车辆检票处把所有整合图像用一台ST58T8G发射到主机室,主机室用一台ST58T8G(一对一)接收,进NVR观看。



五、连接图

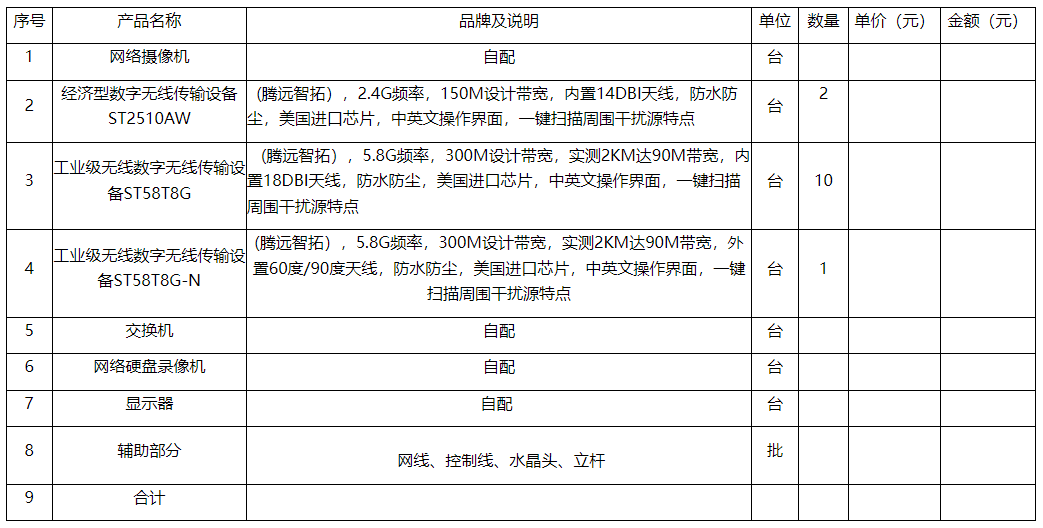

六、设备清单
