山东青岛矿井无线传输方案

发布时间：

2018-12-12 00:00

一、行业背景

我国拥有丰富的矿产资源，但是在矿产开发过程中矿区安全事故也是频频发生，为确保矿区的生产环境安全、顺利，矿区也在与时俱进，安装一套集音视频和数据于一体，并且兼顾监控、通信功能和网络接入的安防监控系统势在必行。考虑到矿区开采过程中环境复杂，有线监控实施难度大，维护不方便，因此利用无线传输系统来保障矿区安全生产最为合适。

二、项目介绍

山东青岛某矿业公司为保障矿区安全开采，需要在矿井下安装一套完善的无线传输系统，将轨道电机车实时运行图像传输到地面监控中心，为以后无人驾驶积累经验。新澳门游戏网站入口app智拓受邀为此次项目提供相关设备并参与施工安装。

三、现场环境

整个采矿巷道区域虽然属于空旷地带，但是巷道内有很多机器和临时支柱，高压线及通风排水管网。不便于布线，计划采取无线自组网设备，以达到网络覆盖形成网络环路，用光纤将井下数据上传至地面是可行性较高的方案。

四、方案拓扑图

五、方案讲解

如上图，设备均采用自组网设备，两个方向的区域弯道较多，中间有距离不等的垂直巷道相连接，采取在弯道处安装设备架设基站以达到网络相互连接及信号覆盖，每台设备至少安装两条定向天线，三岔路口处的设备安装三条定向天线，3台移动车安装360度全向天线，移动中发射数据与各基站相互通信，由基站把视频信号通过光纤传输至地面主井监控中心。8台设备架设基站，设备通电后自身会发射信号，在天线接收范围以内与前后端互相通信，以此来达到无线网络环网，Mesh无线自组网设备还可跨网段通信，实测中也确实可以实现，也就是前后端设备不在同一网段但频率相同也是可以通信的，这种情况是设备数量较多而同一网段无法满足时使用。客户为便于管理改为同一网段，8台设备中的任意一台都可接入光纤将数据上传至地面。

六、设备清单

ST5801GB-M1 -G 5台

ST5801GB-M2-G 6台

定向天线 18条

全向天线 3条

馈线 42条

一分三功分器 4块

N转N内螺纹带针转接头 4个

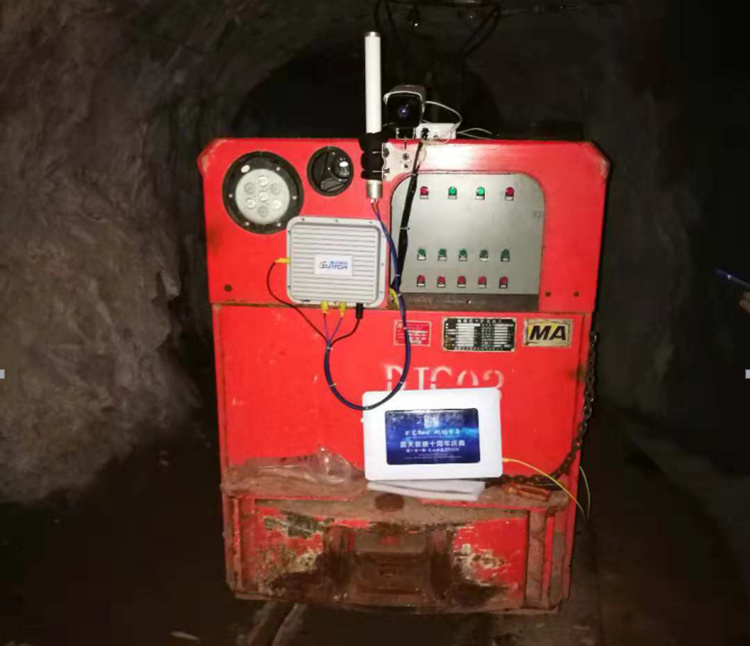

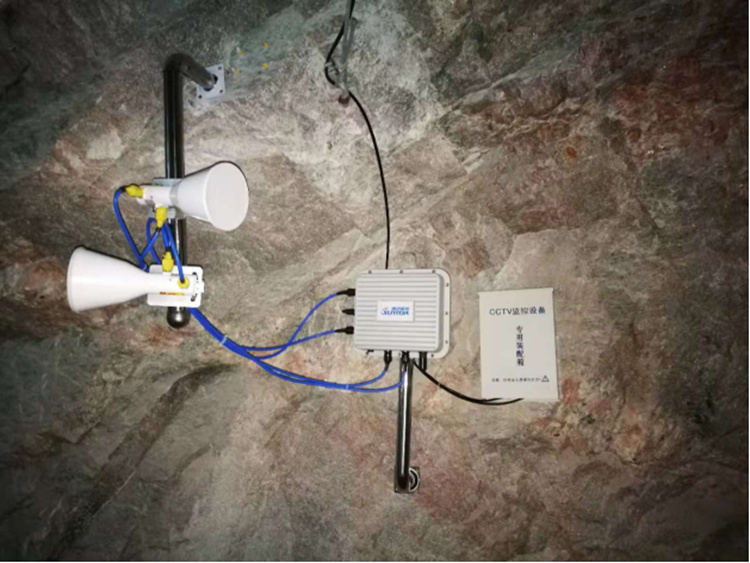

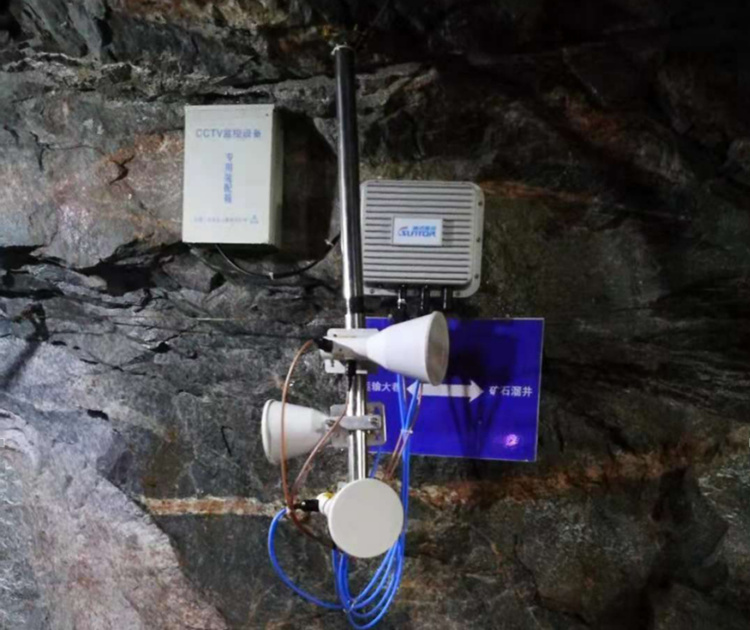

七、现场安装图片
