青龙湖湿地公园mesh自组网设备组网测试

发布时间：

2023-08-30 11:30

mesh自组网设备无线传输性能测试报告

测试时间2021年7月19日

新澳门游戏网站入口app

测试目的

测试非通视情况下96系列自组网设备在天线距离地面50cm时4台组网传输效果；

b) 测试非通视情况下96系列自组网设备在天线距离地面50cm时点对点组网传输效果；

c) 测试非通视情况下96系列自组网设备在天线距离地面50cm时三点链式中继传输效果。

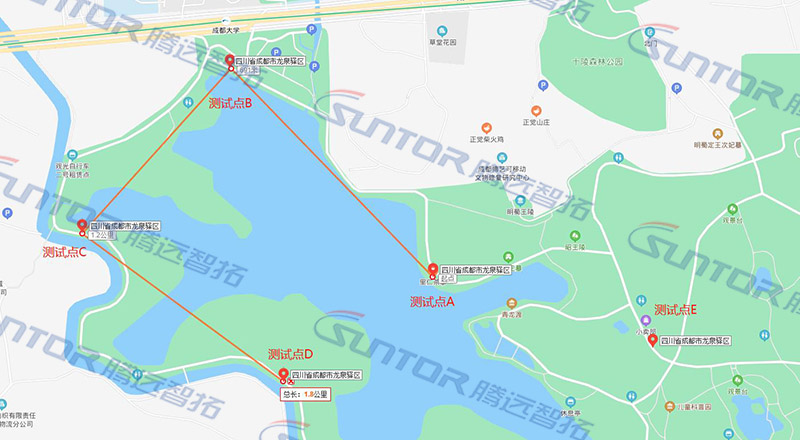

测试地点和天气

测试地点：成都青龙湖湿地公园

测试天气：晴天

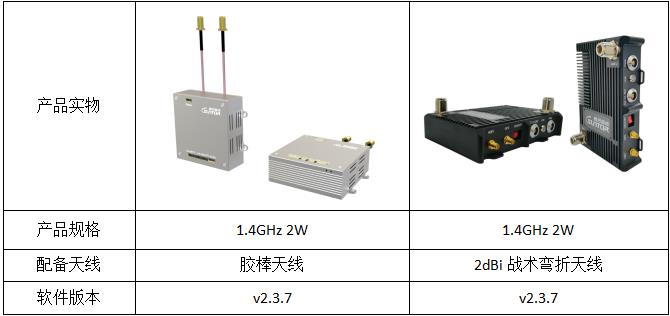

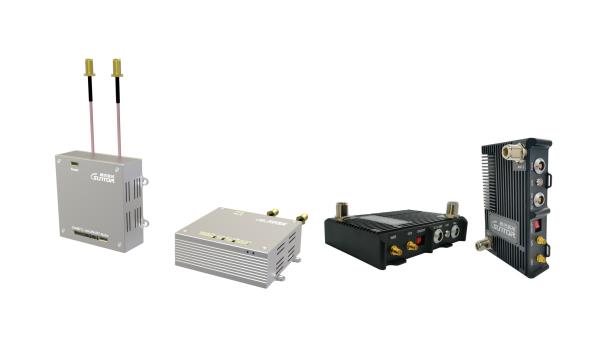

测试产品

序号	品名	要求	数量	备注
1	笔记本电脑	千兆网口，win10系统	3台	每台安装iperf3

测试内容

非通视情况下96系列自组网设备在天线距离地面50cm时传输效果；

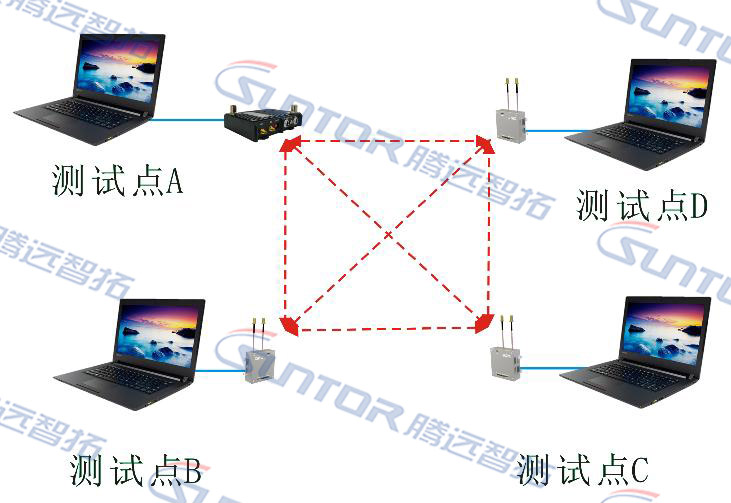

图1 测试四台设备组网部署图

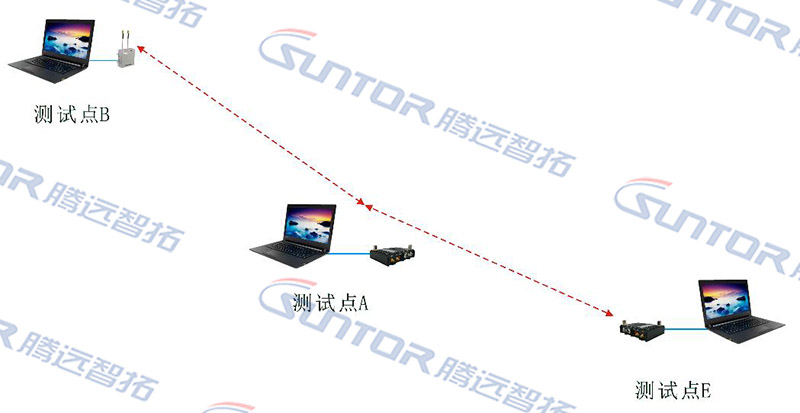

图2 测试点对点及三点链式组网部署图

本次测试包括以下内容：

1. 测试非通视情况下96系列自组网设备在天线距离地面50cm时4台组网传输效果；

2. 测试非通视情况下96系列自组网设备在天线距离地面50cm时点对点组网传输效果；

3. 测试非通视情况下96系列自组网设备在天线距离地面50cm时三点链式中继传输效果。

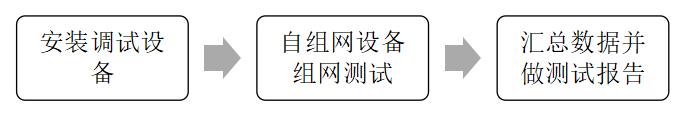

8. 测试流程

9. 测试步骤

1) 在测试点A、B、C、D各放置一台自组网设备，设备天线距离地面高度50cm，使用电池供电，先将使设备进行组网；

2) 在测试点A、B各连接一台电脑，通过iperf3测试A与B的传输速率

3) 在测试点D连接电脑，通过iperf3分别测试D点到测试点A、B的传输速率；

4) 截图，记录测试数据；

5) 断开测试点C、D电源，在测试点E放置一台设备，然后通电和测试点A、B进行组网；

6) 在测试点E连接电脑，通过iperf3分别测试E点到测试点A、B的传输速率；

7) 截图，记录测试数据，形成测试报告。

10. 测试现场记录

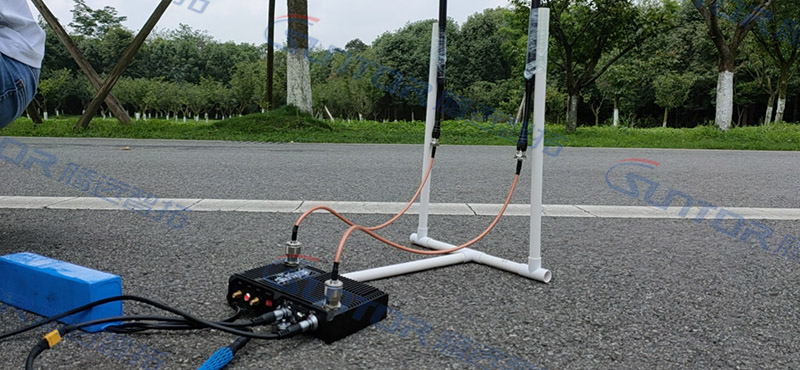

测试点A照片

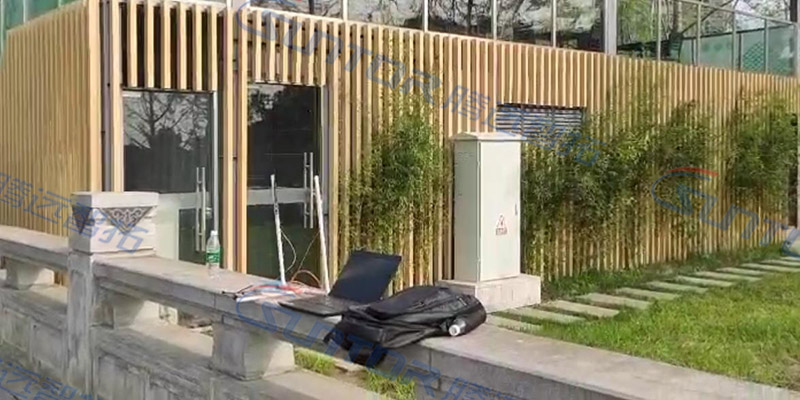

测试点B照片

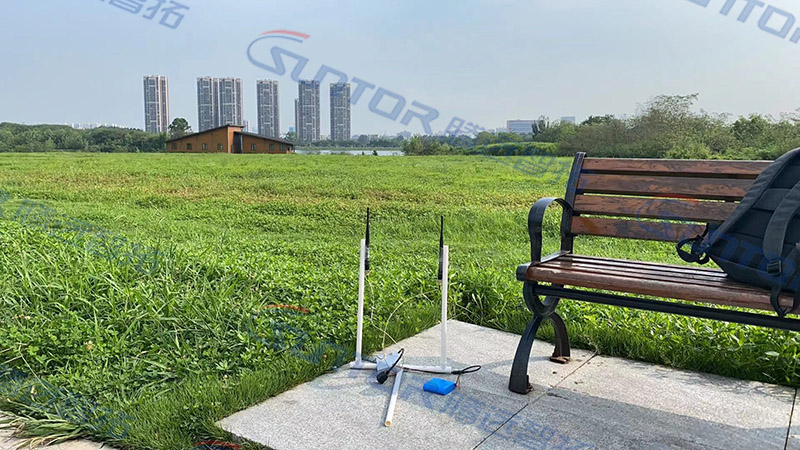

测试点C照片

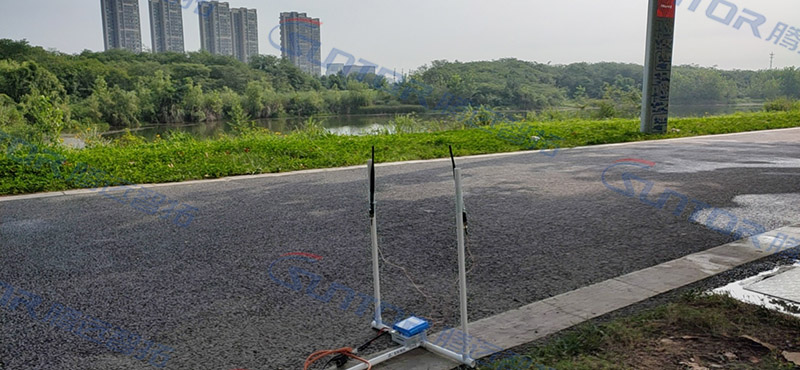

测试点D照片

测试点E照片

12. 测试结果

序号	测试点位置		信号强度	节点频宽	传输距离	带宽mbps
1	测试点A	测试点B	32dB/37dB	10MHz	730米	13.5
2	测试点A	测试点D	21dB/26dB	10MHz	433米	9.17
3	测试点B	测试点D	22dB/23dB	10MHz	773米	6.43
4	测试点A	测试点E	24dB/24dB	10MHz	573米	5.86
5	测试点B	测试点E	21dB/26dB(测试点B-A） 25dB/26dB（测试点A-E）	10MHz	730米 573米	2.29

13. 测试问题与分析

测试点之间极限传输距离较近，信号强度较弱，原因是设备传输性能受地形和遮挡物影响较大；

14. 测试结论

自组网设备在遮挡环境下传输性能会受较大影响，链路通过中转后会有带宽衰减。
