港口码头近海湖泊自组网测试

发布时间：

2023-08-25 10:05

一、应用场景

本系统主要考虑应用于港口码头、近海湖泊等复杂电磁环境下、组建岸基无线自组网系统、也可支持接入水上船舶、空中无人机等。为充分证明无线自组网设备在多种复杂电磁干扰场景下的传输可靠性，我方技术人员特针对此条件做实地通信数据测试。

二、测试地点

吴淞口码头5.2KM

测试目的：

1、架设高度：考虑快速架设实际应用场景，故架设高度控制在2米左右

2、距离：在不低于5KM的距离下点对点通信有效带宽

3、多种电磁干扰场景下的抗干扰能力测试

4、多种收发模式下的带宽稳定性测试

测试地点:

A点：吴淞口码头（高度约1 米）

B点：滨江森林公园（高度约2 米）

1、测试设备

测试主要设备

序号	品名	规格	数量	单位	备注
1	ST99系列单人设备	1.4G频段（1/2W）	2	台

测试天线

序号	品名	规格	数量	单位	备注
1	单极化全向天线	6.5 DBi	4	条	专用玻璃钢

测试软件

序号	名称	备注
1	jpref	（用于无线设备吞吐量测试）安装Windows操作系统
2	任务管理器	查看实时吞吐量数据（辅助）

2、主要测试内容

基于两点之间距离和架设高度测试准确通信数据。

◆ 5KM距离条件下的带宽吞吐量

◆ 相同距离不同频宽模式下的带宽吞吐量

3、组网示意

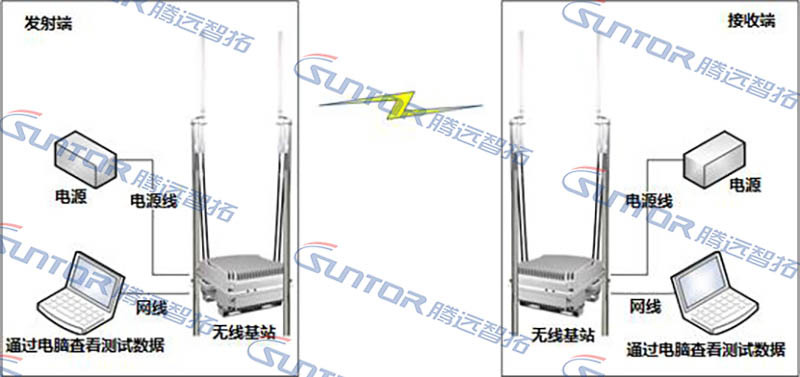

01、吞吐量测试示意例图

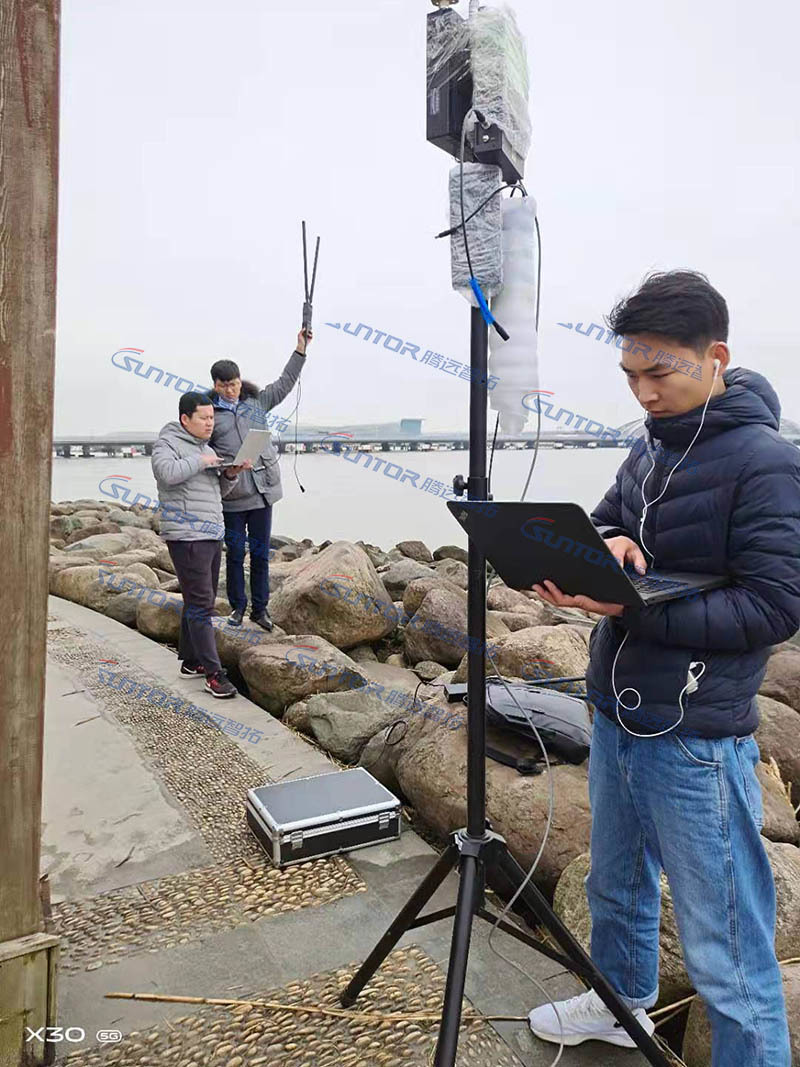

02、设备安装架设照片

03、测试流程及数据

测试内容	吞吐量数据测试
测试方法	1，按顺序通电（先接天线后通电），对接两端通信参数；
	2，基站和笔记本组局域网，笔记本打开监控软件和测试软件；
	3，两端进行调试直到网络连通，且信号值最佳；
	4，进行软件测试带宽数据。
测试组网	以拓扑示意图为准
测试步骤	1，岸上电脑与设备连接配置好基站正常工作，访问基站软件状态查看信号强度。
	2，打开jperf，测试吞吐量带宽及丢包率，分别采用TCP/UDP协议做不同测试。
	3，每次测试吞吐时的测试脚本的吞吐量时间是1分钟。
	4，变更基站工作频率
	5，记录吞吐量的测试结果。
测试结果	实际带宽吞吐量为： 44.6 Mbps
记录人员	张申，许工，梁工
测试时间	3-9

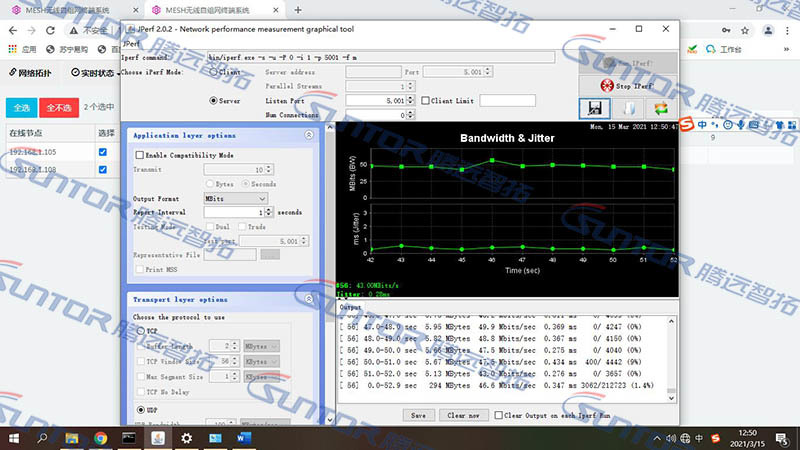

04、测试数据截图

三、遇到的问题

1、此组网通信所处环境下电磁波极为复杂，对于无线通信系统有较高考验。

2、低架设高度条件下通信对无线设备稳定性和抗衰减有很高要求。

3、海边恶劣环境条件下长期使用，对设备的防盐雾腐蚀和防护等级有了更高要求。

四、解决办法

1、针对海上干扰情况，设备自身具备更宽频率选择，可针对特定干扰频率做有效躲避，另外可专门对设备内部进行模块化设计，分层设计进行各自屏蔽，增强抗干扰能力。

2、加大设备发射功率，即使受到折射波损耗也能保证稳定传输实时信号。

3、针对特殊恶劣环境专门增设研究课题，采购实验器械，模拟实际使用场景，从多个角度着手，由内而外的增强设备整体防护等级和防盐雾腐蚀能力。
