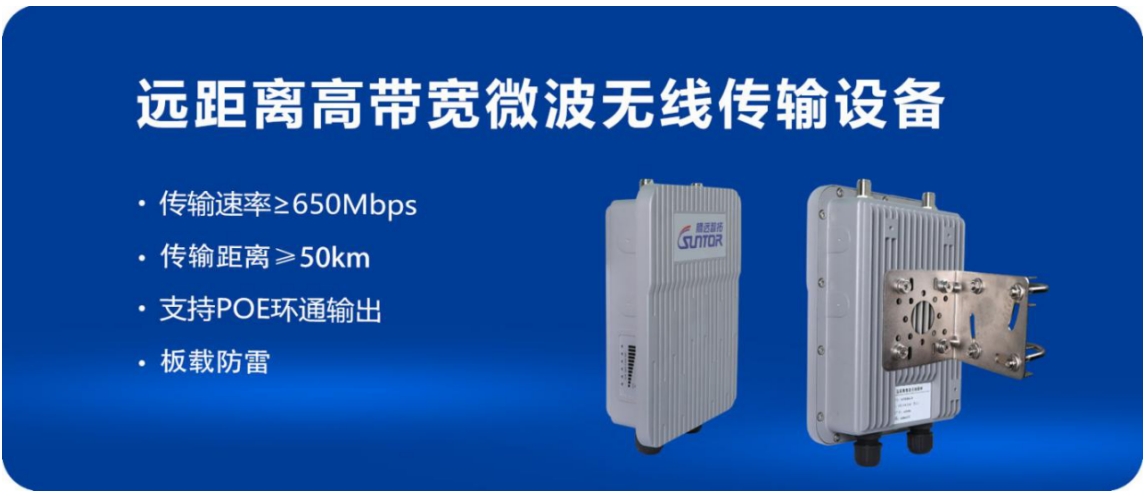

远距离高带宽微波无线网桥ST5830G-N系列
工业级无线网桥
在线留言
01
产品概述
ST5830G-N高功率无线传输设备，采用专业的Marvell芯片，提供无与伦比的性能。1.2GHz的CPU，数据处理芯片提供了强大的250KPPS数据包处理能力和快速无线连接的性能，可以外接不同增益的天线，传输距离可达100km以上，设备抗干扰能力强，包传输延时低。频率支持4900~6100MHz，频谱利用率可达7.5bit/Hz，包处理能力可达250000pps。产品融合了一系列先进的软件机制，可为高吞吐量远距离的链路应用提供最佳的点对点连接性能。先进的点对点通信机制利用动态时分双工（TDD）技术为所需的传输方向动态分配带宽，从而提高链路效率，并显著降低传输距离对链路吞吐量的影响。点对点产品还采用了选择性重传ARQ技术，增强纠错能力，优化数据流量，使得设备在大带宽、远距离甚至存在干扰的情况下仍然能够达到非常高的吞吐量。设备主要为主从模式，主要应用于点对点远距离干线传输网络，实际带宽可达650Mbps以上（距离不同，速率会有变化）。
02
产品特点
●支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语言操作界面
●支持无线环境勘测功能，安装部署之前可以提前扫描周围无线信号状态
●系统支持天线校准功能，方便两端信号调试
●支持频谱分析功能，可以对工作范围内的信号进行频谱扫描并图形化显示
●信道选择（频率）支持手动和自动选择
●频宽支持（5/10/20/40/80MHz)
●无线传输速率最高达866Mbps
●实际吞吐量高达650Mbps
●强大的PPS数据包处理能力，是VOIP回程应用的理想设备
●低数据包延时（3ms）
●极高的频谱利用率（7.5bit/Hz）
●支持ARQ重传机制（选择性重传），实现超高吞吐率
●动态时分双工技术，可按需分配带宽
●支持POE供电，兼容802.11ac
●双网口设计，支持POE环路输出（通过软件可开启网口POE对外供电输出）
●无线发射功率高达31dBm
●功率调整支持手动和自动功能
●支持音视频、数据流优先控制
●室外防水、防尘、防腐蚀设计，防水等级IP66
|
软件规格 |
|
|
标准协议 |
支持802.11a/n/ac标准 |
|
工作频率 |
4910~6100MHz（使用时须遵守当地法律法规要求） |
|
工作模式 |
主桥、被动 |
|
信道带宽 |
5/10/20/40/80MHz |
|
网络方式 |
桥接模式、路由模式 |
|
调制方式 |
OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
数据速率Mbps |
866, 780, 650, 585, 520, 390, 260, 195, 130, 65 |
|
纠错方式 |
BCC, LDPC |
|
调制方式 |
OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
路由跟踪 |
支持 |
|
天线校准 |
支持 |
|
链路测试 |
支持 |
|
频谱分析 |
支持 |
|
以太网口流量控制 |
支持 |
|
VLAN |
支持 |
|
QOS |
支持 |
|
硬件规格 |
|
|
尺寸 |
主机：270*210*70mm |
|
安装方式 |
抱杆，抱杆直径30～70mm |
|
抗风风速 |
200km/h |
|
重量 |
主机：3.1kg |
|
防护等级 |
IP66 |
|
供电方式 |
48V POE供电 |
|
最大功耗 |
8.6W |
|
内存 |
256MB |
|
闪存 |
128MB |
|
发射功率 |
31dBm（最高） |
|
网络接口 |
2*10/100/1000Mbps RJ45 |
|
工作温度 |
-40℃~70℃ |
|
存储温度 |
-40℃~85℃ |
|
工作湿度 |
5%～95%RH不凝结 |
|
浪涌保护 |
共模6KV ，差模4KV |

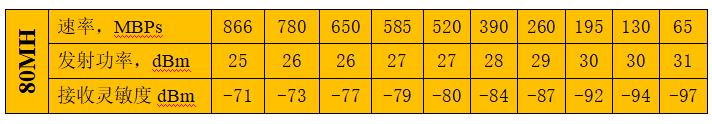

接收灵敏度

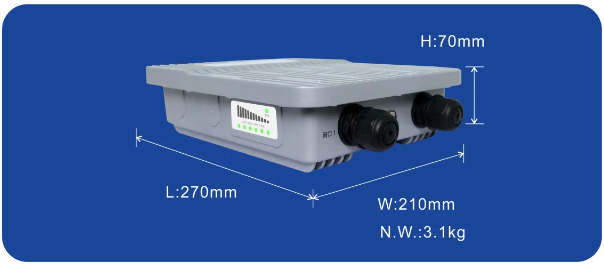

设备尺寸图
天线选择
|
天线 |
增益 |
距离 |
|

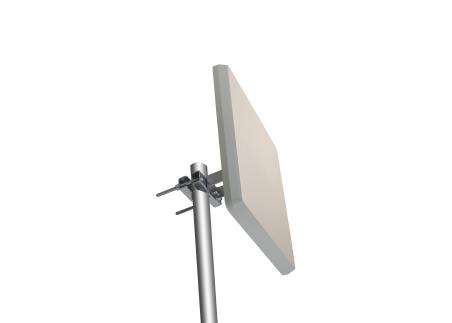

25dBi宽频双极化平板天ST-ANT-4859-16-30-NK |
增益：25dBi 频率范围：5150-5850MHz 水平角度：9° 垂直角度：9° 接头型号：MCX&MMCX弯式公头 &SMA直式公头 支撑杆尺寸：Ø35~Ø70mm 抗风等级：132km/h |
300Mbps@36km实际测试 |
|

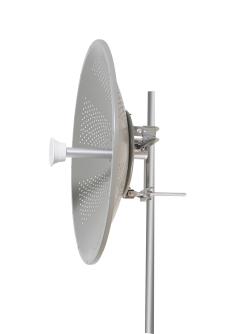

32dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：32dBi 频率范围：4900-6400MHz 水平角度：3.5° 垂直角度：3.5° 接头型号：NK*2 支撑杆尺寸：Ø30~Ø80 抗风等级：210km/h |
600Mbps@36km实际测试 |

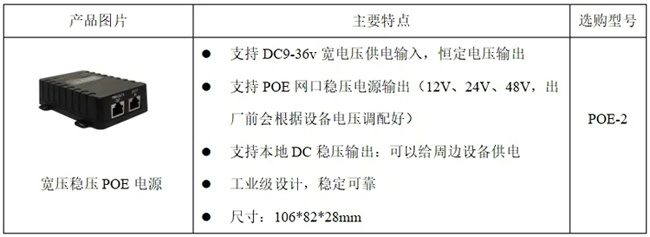

供电配件选择

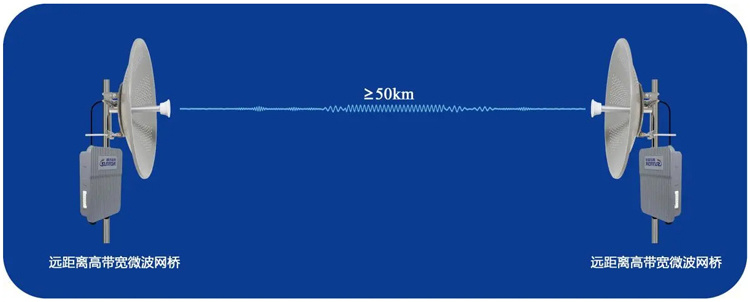

典型应用
03
产品参数
