01
产品概述
电信级无线网桥ST5020G是一种高功率室外型无线微波网桥，内置20dBi高频板天线，该设备运行在5GHz频段，具有丰富的操作系统功能，强大的无线通信优化能力；采用强大的硬件平台，集成720MHz强大CPU和128Mbytes内存，具备256QAM调制方式，以更快速度分发处理数据包，是高容量数据稳定传输的理想选择。其内核采用80211.ac协议，向下兼容80211a/n协议，支持48V千兆位以太网端口（802.3af）供电，并集成高性能专业防雷模组，抗毁性更强。设备采用双固件镜像，在升级过程中，即使电源中断，升级设备仍能正常重新启动。
系统采用智能动态轮询协议，为点对多点传输应用提供创新解决方案，有效消除传输阻塞并避免集群关闭；这项技术能够在干扰严重的地区保障64位用户稳定接入基站设备；通过减少轮询站点的数量，系统实现了更低的延时和更高的吞吐量；此外，实现了从接入点到站点的吞吐量上下行比例控制，该比例是动态的并根据活跃站点数量进行调整；动态上下行比例与QoS一起使得基于设备的网络能够自我优化，在不同条件下实现最大性能的应用。
无线通信设备专门为极端环境工作场景打造，其板卡采用工业级设计，具有强大的无线抗干扰能力；设备的发射功率最高可达30dBm，实际功耗小于5W。
设备内置20dBi高频板天线，在无阻挡状态下最远传输距离可达15km以上；它能够提供与有线传输相媲美的网络传输质量；此外，该设备采用防水、防尘设计，防护等级可达IP66，特别适合用于野外恶劣环境的无线连接服务，支持高带宽的网络数据连接以及基于网络的音视频等信号的传输。
该设备广泛应用于森林防火、水利水电工程、油田管道监测、港口码头远程数据传输以及跨越山川、河流等远距离无线数据连接应用领域。
02
产品特点
● 抗干扰能力强：使用智能动态轮询协议来减少点对多点传输中的干扰
● 支持多种无线操作模式：接入点（自动 WDS）、接入点（智能轮询）、站点（WDS/智能轮询）、无线客户端（ARPNAT）
● 多语言界面：支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语音操作界面。
● 支持无线环境勘查功能：可以在安装部署之前提前扫描周围无线信号状态
● 支持天线校准功能：可以图形和声音的方式直观看到信号的品质状况
● 支持无线信号扫描：支持工具扫描周边频点，使工程人员能够更方便地进行调试和安装
● 支持频谱分析：通过图形化方式展示当前频段或特定频率范围内的电磁频谱实时状况
● 宽频率范围选择：支持4900~6000MHz宽频工作
● 5种工作频宽：5MHz、10MHz、20MHz、40MHz、80MHz，方便在不同的工作环境中灵活搭配使用
● 动态功率调整：支持手动和自动动态功率调整
● 4级优先级别控制：配备了流量优先级技术，这项技术在多服务网络中是必需的，可以设定四个不同的优先级，从最低到最高
● 支持标准POE供电：可以利用标准的POE交换机统一供电
|
规格参数 |
|
|
标准协议 |
支持IEEE 802.11a/n/ac协议 |
|
调制方式 |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
工作频率 |
5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz) |
|
传输速率 |
802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps |
|
发射功率 |
最高 30 dBm （因国家地区而异） |
|
天线类型 |
内置20dbi定向天线 |
|
传输距离 |
>15km |
|
硬件 |
|
|
内存 |
128Mbytes |
|
闪存 |
128Mbytes |
|
接口 |
|
|
网络接口 |
10/100/1000 Base-T, RJ45 |
|
系统管理 |
|
|
管理方式 |
支持多语言界面、WEB、Telnet、SSH 管理 |
|
复位管理 |
支持硬件/软件复位 |
|
功能 |
|
|
网络功能 |
WDS、PPTP、L2TP、IPsec 、DHCP Client、Server 、NAPT、NTP 、VLAN 设置 |
|
工作模式 |
接入点/站点/无线客户端 |
|
信道带宽 |
5,10, 20, 40, 80 MHz |
|
配置管理 |
基于 WEB 的管理工具、CPE 内置 WEB 服务器/远程固件升级 (HTTP) |
|
网络工具 |
网络侦测信号扫描/自带频谱分析仪/自带天线校准功能/自带看门狗功能 |
|
网络防护 |
防火墙/支持网络限速功能，客户站上行下行传输速率可设定（最高100Mbps）/基于 MAC 地址的访问控制 |
|
信号指示灯 |
信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
故障诊断 |
支持 Telnet 连接/支持 syslog 记录系统运行日志/自动检测网络状态，断网后可以自动重连 |
|
安全 |
|
|
无线功能 |
周边站点侦测/信道扫描/优先 AP 连接设定绑定（BSSID） 自动信道选择功能 |
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA/WPA-PSK，WPA2/WPA2-PSK；802.1x(PEAP,TLS,TTLS)WAPI |
|
认证功能 |
WEB 账号/密码、PPPOE 接入认证方式 路由模式、客户端代替所有终端认证 桥接模式、所有终端需单独认证 多用户单独进行 portal 认证 |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40°C (-40 F) ~ +65°C (+149 F) |
|
工作湿度 |
0 ~ 90 % （非凝露） |
|
尺寸 |
270x210x70mm |
|
重量 |
1.8Kg（净重） |
|
供电 |
|
|
POE供电 |
90-240 VAC ~ @ 50/60 Hz, ±43..56 VDC |
|
功耗 |
≤5W |
|
天线特性 |
|
|
天线增益 |
内置：20dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
15° |
|
垂直角度 |
15° |
|
天线前后比 |
≥25dB |
|
防雷保护 |
|
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
响应时间 |
1ns |
|
其他 |
|
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10 |
|
保修 |
1年 |
接收灵敏度
|
40MHZ |
速率，Mbps |
400 |
360 |
300 |
270 |
240 |
180 |
120 |
90 |
60 |
30 |
|
发射功率，dBm |
26 |
27 |
28 |
29 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
接收灵敏度dBm |
-70 |
-72 |
-76 |
-78 |
-80 |
-84 |
-87 |
-92 |
-94- |
-95 |
|
|
|
|||||||||||
|
80MH |
速率，Mbps |
866 |
780 |
650 |
585 |
520 |
390 |
260 |
195 |
130 |
65 |
|
发射功率，dBm |
24 |
25 |
25 |
26 |
27 |
28 |
28 |
29 |
29 |
29 |
|
|
接收灵敏度dBm |
-64 |
-66 |
-70 |
-72 |
-74 |
-78 |
-81 |
-85 |
-88 |
-90 |
|
天线方向图：
|

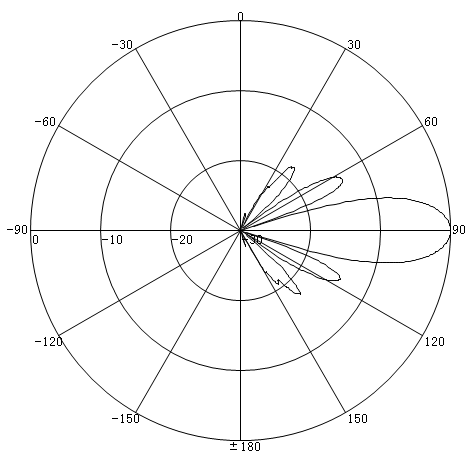

5150～5850MHz 水平面典型方向图 |

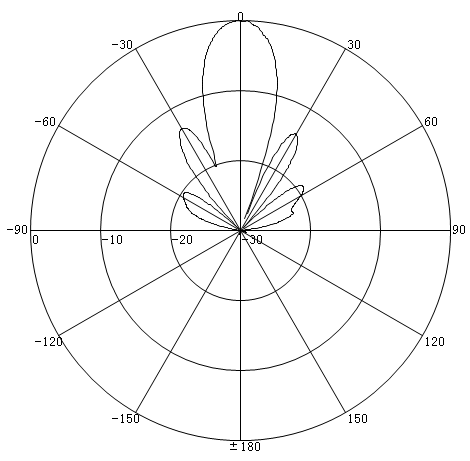

5150～5850MHz 垂直面典型方向图 |
|
|
|

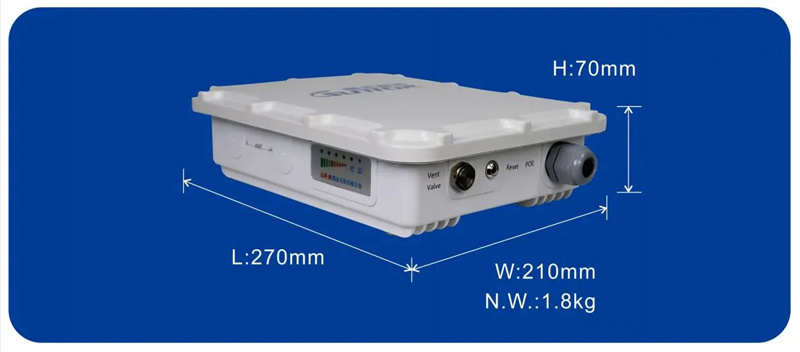

设备尺寸图
- 典型应用

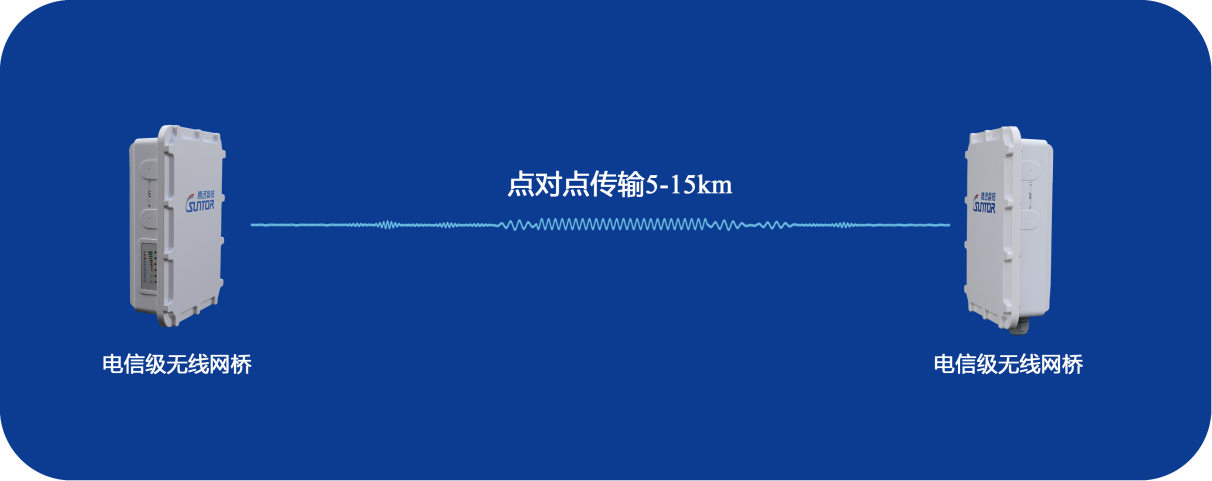

- 点对点无线通信应用

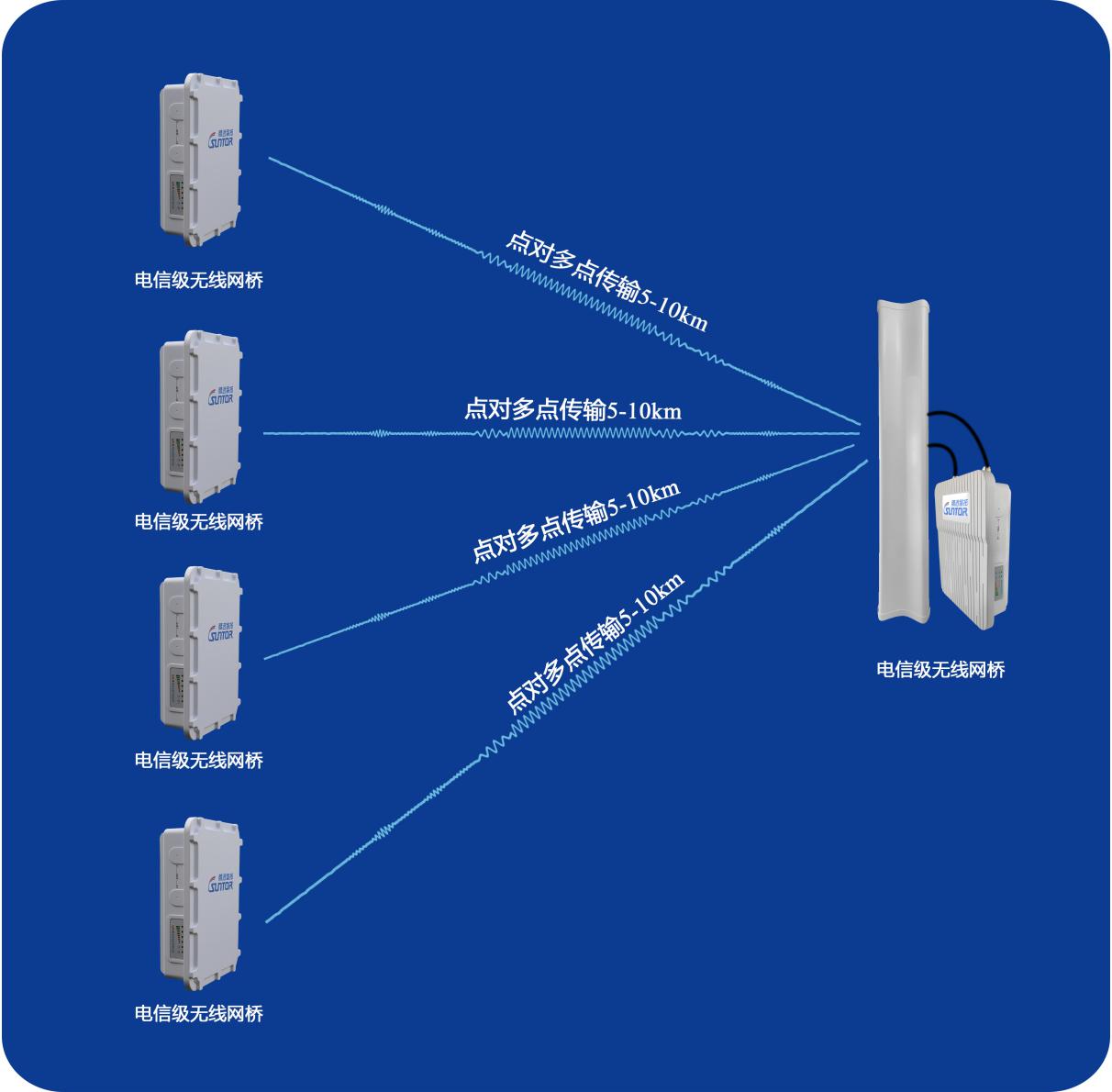

- 点对多点无线通信应用

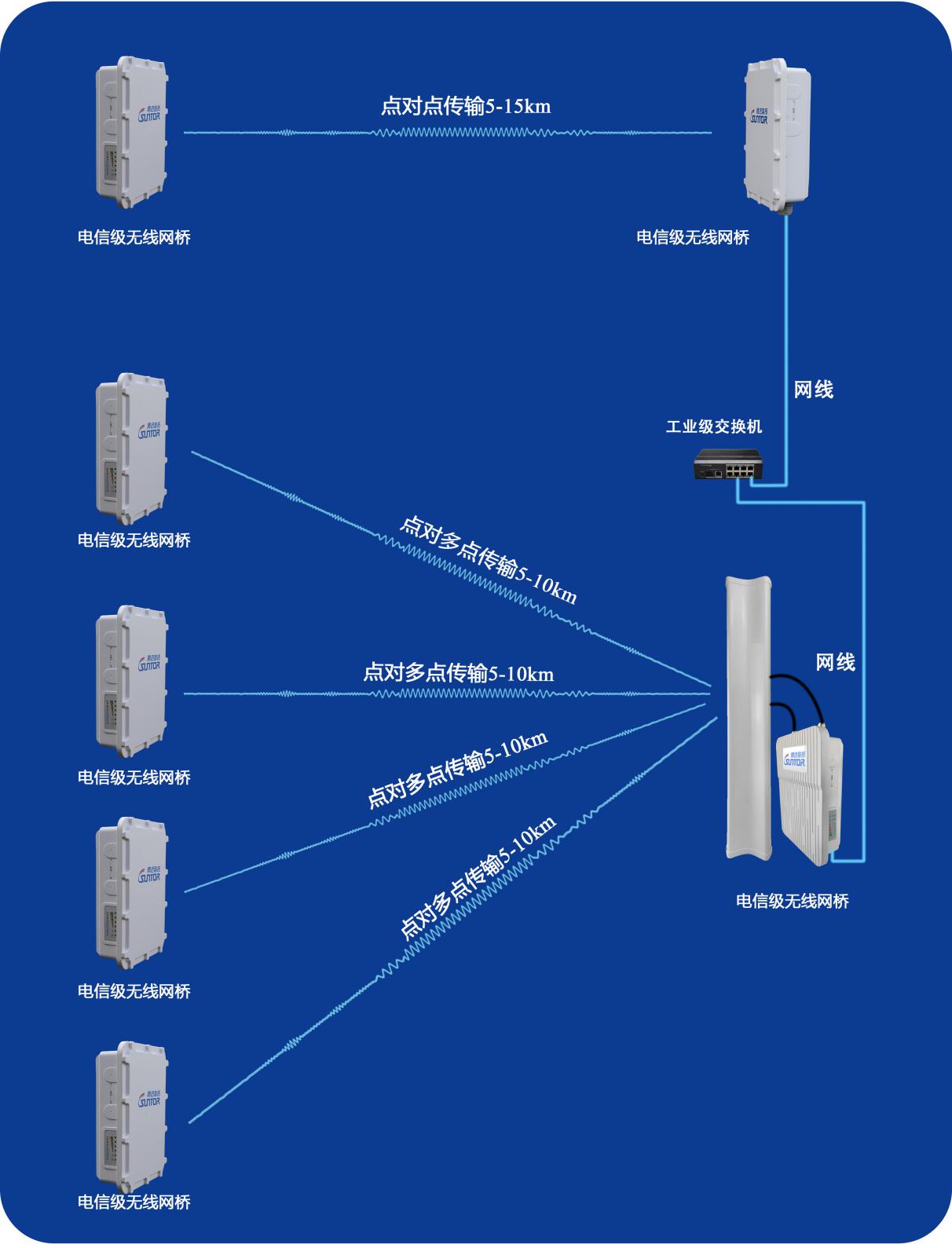

- 点对点点对多点混合组网无线通信应用
