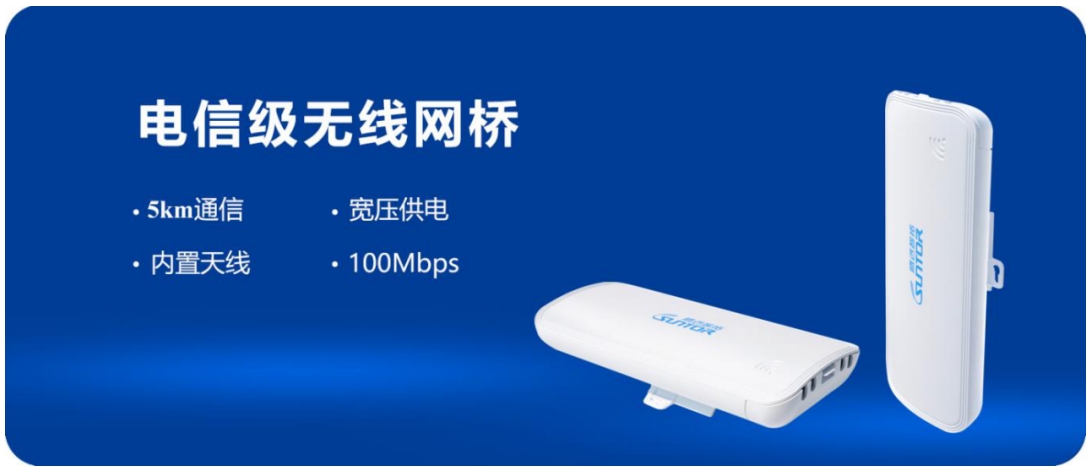

电信级无线网桥ST5813H系列
电信级无线网桥
在线留言
01
产品概述
ST5813H室外工业级无线网桥，集成于天线和射频模块一体化设计，具有安装维护方便、调试简单、室外防水防尘设计等优点。内置13DBI双极化定向天线，空中速率理论可达300Mbps。支持点对点和点对多点传输，点对点传输距离最远可达5千米，实测吞吐量可达100Mbps。工作于5G频段，通过设备自带频率扫描工具可扫描周围所有5G频段的信道情况，方便工程人员选择最佳使用信道，有效的避开同频干扰问题。适合各种复杂的现场环境使用，广泛应用于小区改造、建筑工地、油田、道路监控、跨河跨海、矿区、隧道等一些环境复杂不方便架设线缆的场所。
02
产品特点
◈ 抗干扰能力强：使用智能动态轮询协议来减少点对多点传输中的干扰
◈ 支持多种无线操作模式：接入点（自动 WDS）、接入点（智能轮询）、站点（WDS/智能轮询）、无线客户端（ARPNAT）
◈ 多语言界面：支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语言操作界面。
◈ 支持无线环境勘查功能：可以在安装部署之前提前扫描周围无线信号状态
◈ 支持天线校准功能：可以图形和声音的方式直观看到信号的品质状况
◈ 支持无线信号扫描：支持工具扫描周边频点，使工程人员能够更方便地进行调试和安装
◈ 支持频谱分析：通过图形化方式展示当前频段或特定频率范围内的电磁频谱实时状况
◈ 宽频率范围选择：支持4900~6000MHz宽频工作
◈ 4种工作频宽：5MHz、10MHz、20MHz、40MHz，方便在不同的工作环境中灵活搭配使用
◈ 动态功率调整：支持手动和自动动态功率调整
◈ 4级优先级别控制：配备了流量优先级技术，这项技术在多服务网络中是必需的，可以设定四个不同的优先级，从最低到最高
◈ 宽电压工作：支持12—24V的DC电源输入，并可以通过灵活的搭配，包括蓄电池、太阳能和风能等不同的供电方式，实现在没有市电供应的野外环境中的正常运行。
|
规格参数 |
|
|
标准协议 |
支持IEEE 802.11a/n协议 |
|
调制方式 |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
|
工作频率 |
5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz) |
|
传输速率 |
802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Mbps |
|
发射功率 |
最高 27 dBm （因国家地区而异） |
|
天线类型 |
内置15dbi定向天线 |
|
传输距离 |
>5km |
|
硬件 |
|
|
内存 |
64MB |
|
闪存 |
16MB |
|
接口 |
|
|
网络接口 |
10/100 Base-T, RJ45 |
|
系统管理 |
|
|
管理方式 |
支持多语言界面、WEB、Telnet、SSH 管理 |
|
复位管理 |
支持硬件/软件复位 |
|
功能 |
|
|
网络功能 |
WDS、PPTP、L2TP、IPsec 、DHCP Client、Server 、NAPT、NTP 、VLAN 设置 |
|
工作模式 |
接入点/站点/无线客户端 |
|
信道带宽 |
5,10, 20, 40MHz |
|
配置管理 |
基于 WEB 的管理工具、CPE 内置 WEB 服务器/远程固件升级 (HTTP) |
|
网络工具 |
网络侦测信号扫描/自带频谱分析仪/自带天线校准功能/自带看门狗功能 |
|
网络防护 |
防火墙/支持网络限速功能，客户站上行下行传输速率可设定（最高100Mbps）/基于 MAC 地址的访问控制 |
|
信号指示灯 |
信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
故障诊断 |
支持 Telnet 连接/支持 syslog 记录系统运行日志/自动检测网络状态，断网后可以自动重连 |
|
安全 |
|
|
无线功能 |
周边站点侦测/信道扫描/优先 AP 连接设定绑定（BSSID） 自动信道选择功能 |
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA/WPA-PSK，WPA2/WPA2-PSK；802.1x(PEAP,TLS,TTLS)WAPI |
|
认证功能 |
WEB 账号/密码、PPPOE 接入认证方式 路由模式、客户端代替所有终端认证 桥接模式、所有终端需单独认证 多用户单独进行 portal 认证 |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
环境及物理特性 |
|
|
防护等级 |
IP65 |
|
工作温度 |
-30°C (-40 F) ~ +65°C (+149 F) |
|
工作湿度 |
0 ~ 90 % （非凝露） |
|

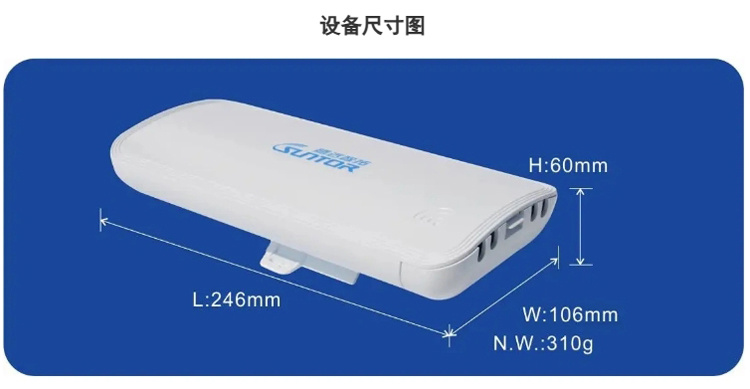

尺寸 |
246mmx106mmx60mm |
|
重量 |
310g（净重） |
|
供电 |
|
|
POE供电 |
DC12~24V PoE |
|
功耗 |
≤5W |
|
天线特性 |
|
|
天线增益 |
内置：15dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
40° |
|
垂直角度 |
10° |
|
其他 |
|
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10 |
|
保修 |
1年 |
接收灵敏度
|
接收灵敏度（dBm） |
802.11n 20/40MHz |
15Mbps |
30Mbps |
45Mbps |
60Mbps |
90Mbps |
120Mbps |
135Mbps |
150Mbps |
|
-97 |
-95 |
-93 |
-88 |
-85 |
-81 |
-79 |
-77 |
||
|
30Mbps |
60Mbps |
90Mbps |
120Mbps |
180Mbps |
240Mbps |
270Mbps |
300Mbps |
||
|
-94 |
-92 |
-89 |
-85 |
-82 |
-78 |
-77 |
-75 |
||
|
802.11a |
6Mbps |
9Mbps |
12Mbps |
18Mbps |
24Mbps |
36Mbps |
48Mbps |
54Mbps |
|
|
-97 |
-97 |
-95 |
-93 |
-90 |
-86 |
-82 |
-81 |
发射功率
|
接收灵敏度（dBm） |
802.11n 20/40MHz |
15Mbps |
30Mbps |
45Mbps |
60Mbps |
90Mbps |
120Mbps |
135Mbps |
150Mbps |
|
29 |
28 |
28 |
28 |
27 |
27 |
25 |
24 |
||
|
30Mbps |
60Mbps |
90Mbps |
120Mbps |
180Mbps |
240Mbps |
270Mbps |
300Mbps |
||
|
28 |
28 |
28 |
28 |
26 |
26 |
24 |
23 |
||
|
802.11a |
6Mbps |
9Mbps |
12Mbps |
18Mbps |
24Mbps |
36Mbps |
48Mbps |
54Mbps |
|
|
29 |
29 |
29 |
29 |
29 |
27 |
26 |
25 |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|

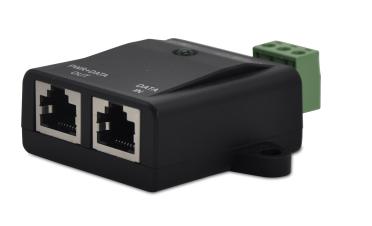

标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能,选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：220V转24VPOE POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用

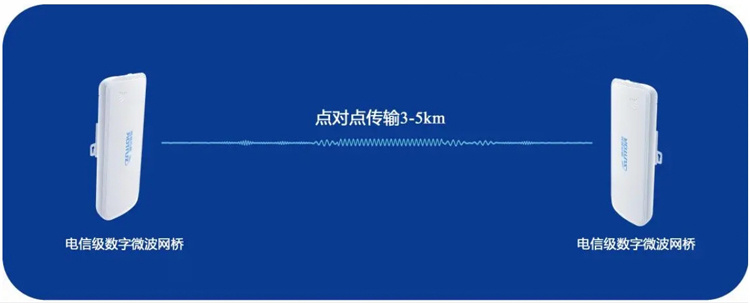

点对点无线通信应用
点对多点无线通信应用
