工业级无线网桥ST58T8G-N
ST58T8G-N高功率室外型无线桥接设备可据不同现场要求配备各种高增益定向天线将两个远距离的节点进行有效的网络连接，传输距离可以达到20KM，可提供不亚于有线网络质量的无线传输品质。
工业级无线网桥
在线留言
01
产品概述
ST58T8G-N高功率室外型远距离无线微波网桥，外置天线设计。无线通信设备专为恶劣环境工作场景而设计，板卡采用工业级设计，无线抗干扰能力强，提供电路板级别的防水标准，支持-40~+70℃温度环境使用，无线板卡自身支持宽压供电，支持DC12~24V直流供电，设备实际功耗＜10W，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作，外接合适的天线，传输距离可达30km以上。
无线设备支持多种模式，包括基站模式、点对点桥接模式和用户站模式。这些不同模式可以相互配合，实现多种功能，如点对点传输、点对多点传输和自动漫游切换传输。设备还支持5MHz、10MHz、15MHz、20MHz、30MHz、40MHz、52MHz和7种频宽模式。这种灵活性使得在实际工程应用中更加方便，并能减少不必要的干扰，满足不同网络传输要求。
无线传输设备支持在线地图功能，允许用户手动输入设备坐标，系统通信状况可以在地图上实时展示，这使得调度和查看更为方便。
02
产品特点
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
防雷保护 |
|
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
响应时间 |
1ns |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
270mmx210mmx70mm |
|
净重 |
2.1Kg（净重） |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |

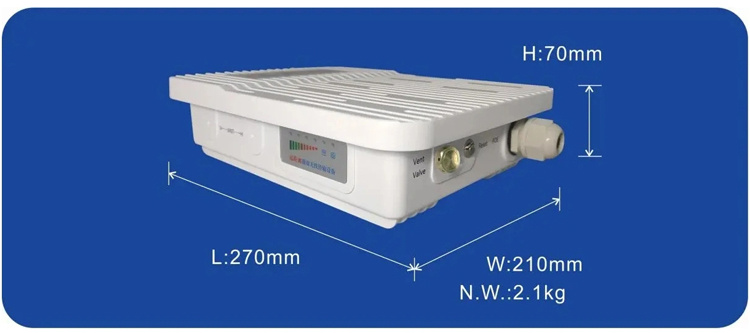

设备尺寸图
天线选择
|
天线 |
增益 |
距离 |
|
16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK |
增益：16dBi 频率范围：4800-5950MHz 水平角度：30° 垂直角度：30° 接头型号：N-K 支撑杆尺寸：Ø35~Ø70mm 抗风等级：214km/h |
5～10km |
|

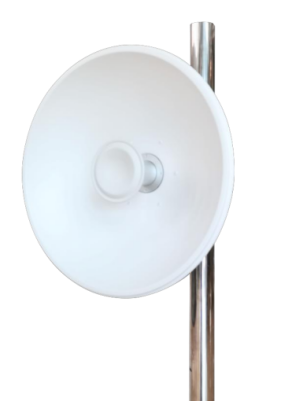

25dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：25dBi 频率范围：4800-6500MHz 水平角度：6.5° 垂直角度：6.5° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
15～20km |
|

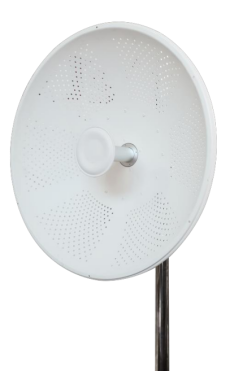

33dBi宽频双极化碟形天ST-ANT-4865-33-SMAK |
增益：33dBi 频率范围：4800-6500MHz 水平角度：3.4° 垂直角度：3.4° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
20~30Km |
|
19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK |
增益：19dBi 频率范围：4800-6500MHz 水平角度：118±5° 垂直角度：4° ± 0.3° 接头型号：N-K 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
8～15km |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|

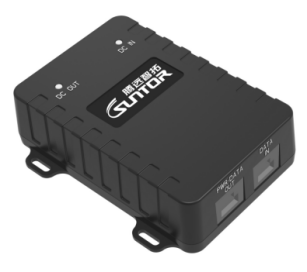

标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用
点对点无线通信应用
点对多点无线通信应用
03
产品参数
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
防雷保护 |
|
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
响应时间 |
1ns |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
270mmx210mmx70mm |
|
净重 |
2.1Kg（净重） |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |
设备尺寸图
天线选择
|
天线 |
增益 |
距离 |
|
16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK |
增益：16dBi 频率范围：4800-5950MHz 水平角度：30° 垂直角度：30° 接头型号：N-K 支撑杆尺寸：Ø35~Ø70mm 抗风等级：214km/h |
5～10km |
|
25dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：25dBi 频率范围：4800-6500MHz 水平角度：6.5° 垂直角度：6.5° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
15～20km |
|
33dBi宽频双极化碟形天ST-ANT-4865-33-SMAK |
增益：33dBi 频率范围：4800-6500MHz 水平角度：3.4° 垂直角度：3.4° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
20~30Km |
|
19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK |
增益：19dBi 频率范围：4800-6500MHz 水平角度：118±5° 垂直角度：4° ± 0.3° 接头型号：N-K 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
8～15km |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|
标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用
点对点无线通信应用
点对多点无线通信应用
04
应用场景
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
防雷保护 |
|
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
响应时间 |
1ns |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
270mmx210mmx70mm |
|
净重 |
2.1Kg（净重） |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |
设备尺寸图
天线选择
|
天线 |
增益 |
距离 |
|
16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK |
增益：16dBi 频率范围：4800-5950MHz 水平角度：30° 垂直角度：30° 接头型号：N-K 支撑杆尺寸：Ø35~Ø70mm 抗风等级：214km/h |
5～10km |
|
25dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：25dBi 频率范围：4800-6500MHz 水平角度：6.5° 垂直角度：6.5° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
15～20km |
|
33dBi宽频双极化碟形天ST-ANT-4865-33-SMAK |
增益：33dBi 频率范围：4800-6500MHz 水平角度：3.4° 垂直角度：3.4° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
20~30Km |
|
19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK |
增益：19dBi 频率范围：4800-6500MHz 水平角度：118±5° 垂直角度：4° ± 0.3° 接头型号：N-K 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
8～15km |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|
标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用
点对点无线通信应用
点对多点无线通信应用
