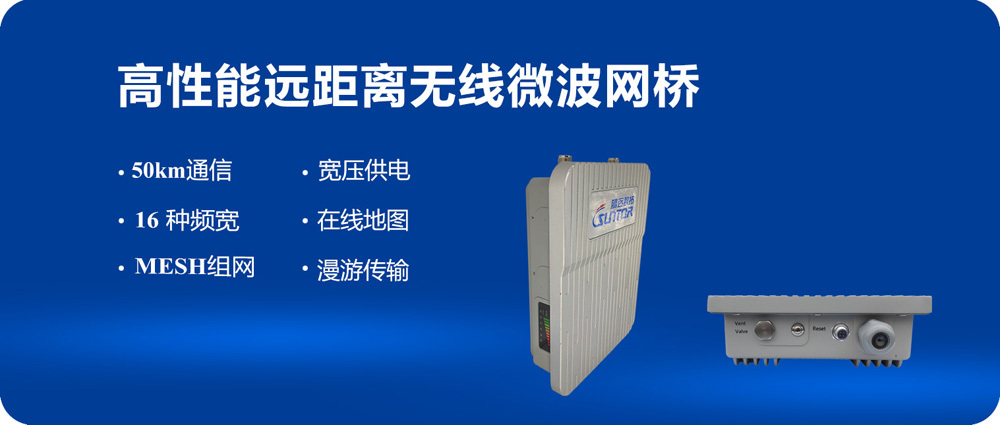

工业级无线网桥ST5801GB系列
◈ 工业级电路板设计，抗干扰能力强
◈ 专为户外恶劣环境工作场景设计，支持-40~+70℃温度环境使用
◈ 双稳压供电电路设计，DC9-36V宽压直流供电和宽压POE供电（双电源供电）
◈ 16种无线工作频宽，在实际工程应用中更加灵活方便
◈ 四种无线工作模式：基站模式、用户站模式、一对一桥接模式、MESH组网通信模式
◈ MESH组网灵活：5种MESH通信模型设计
◈ 13种无线功率调整级别，支持动态功率自动调整
◈ 支持白名单和黑名单模式，增加了无线传输的安全性
◈ 支持SNMP远程管理接口
◈ 支持在线地图功能，设备通信状态可以在地图上显示
◈ 支持漫游功能，允许用户站设备在不同基站之间自由切换
工业级无线网桥
在线留言
01
产品概述
ST5801GB系列高功率室外型远距离无线微波网桥获得了工业和信息化部的无线电发射设备型号核准证。该无线通信设备专为恶劣环境工作场景设计，采用工业级板卡，具有强大的无线抗干扰能力；它提供了电路板级别的防水标准，并支持-40~+70℃的温度环境使用；设备设计支持DC9~36V直流供电和DC9-36V宽压POE稳压供电两种供电模式，实际功耗小于10W。在野外无市电的情况下，可以灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作。该设备可搭配不同增益的外置天线，传输距离可达50km。
该系列机型支持单模无线通信和双模无线通信，使用同一IP地址，两个无线模块可以独立运行，型号分别为：ST5801GB-M1和ST5801GB-M2。
无线设备支持基站模式、点对点桥接模式、 用户站模式以及MESH无线组网模式，不同模式之间的配合可实现不同的功效，可以做点对点传输、点对多点传输、自动漫游切换传输、MESH快速组网传输，支持2.5/3/3.5/4/5/6/7/8/10/12/14/15/20/30/40/52MHz, 16种频宽模式，在实际工程应用中更加灵活方便，减少不必要的干扰，满足不同网络传输要求。
无线设备支持基站模式、点对点桥接模式、用户站模式以及MESH无线自组网模式，这些不同模式之间的协作配合可以实现不同的功效，包括点对点传输、点对多点传输、自动漫游切换传输、MESH快速组网传输；设备支持2.5/3/3.5/4/5/6/7/8/10/12/14/15/20/30/40/52MHz频段16种频宽模式；在实际的工程应用中，这种灵活性可以带来诸多便利，减少不必要的干扰，并满足各种不同的网络传输需求。
无线传输设备提供在线地图功能，允许用户手动输入设备坐标。系统通信状况可以在地图上实时显示，从而方便调度和查看。
02
产品特点
◈ 抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
◈ 支持多种无线操作模式：基站模式、用户站模式、桥接模式、漫游模式、MESH无线组网模式
◈ 5种MESH通信模型设计：无组织对等网络、服务器模型、客户端模型、混合式服务器模型、混合式客户端模型
◈ 快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
◈ 传输速率稳定：最大传输速率220Mbps
◈ 中英文界面操作：支持中文、英文界面操作
◈ 支持无线信号扫描：支持工具扫描周边频点，方便工程人员调试安装
◈ 功率可调：发射功率可调，最高可达27dBm
◈ 宽频率范围选择：支持4900~6100MHz宽频工作
◈ 16种工作频宽：2.5/3/3.5/4/5/6/7/8/10/12/14/15/20/30/40/52MHz，等多种频率可供选择，方便用户根据不同的工作环境进行灵活搭配使用
◈ 13种无线功率调整级别：支持动态功率自动调整。
◈ 支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
◈ 支持在线地图显示功能：可以在地图上显示在线设备的不同位置状况和连线状况
◈ 双宽电压工作：支持DC9-36V的直流输入和宽压POE电源输入两种供电方式，在无市电的野外环境下，可以灵活搭配蓄电池、太阳能、风能等多种能源进行工作
◈ 安全性高：提供黑白名单模式，完全阻止未授权用户的接入
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
|
射频类型 |
HTOFDM |
|
|
频率范围 |
4900-6100MHz |
|
|
传输速率 |
协议速率300Mbps，网口速率：≤220Mbps |
|
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
|
发射功率 |
27dBm |
|
|
信道带宽 |
2.5/3/3.5/4/5/6/7/8/10/12/14/15/20/30/40/52MHz |
|
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
||
|
硬件 |
||
|
内存 |
64MByte |
|
|
闪存 |
16MByte |
|
|
接口 |
||
|
网络接口 |
网口Ethernet 10/100/1000Base自适应 |
|
|
系统管理 |
||
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
|
复位管理 |
软件复位、内置硬件复位 |
|
|
功能 |
||
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
|
定位功能 |
支持手动输入坐标定位 |
|
|
地图 |
支持在线地图功能 |
|
|
安全 |
||
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式、MESH组网模式 |
|
|
环境及物理特性 |
||
|
防护等级 |
IP67 |
|
|
工作温度 |
-40℃~+70℃ |
|
|
存储温度 |
-40℃～80℃ |
|
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
|
供电 |
||
|
工作电压 |
支持DC9-36V 直流输入和POE电源输入两种供电方式 |
|
|
功耗 |
≤10W |
|
|
防雷保护 |
||
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
|
响应时间 |
1ns |
|
|

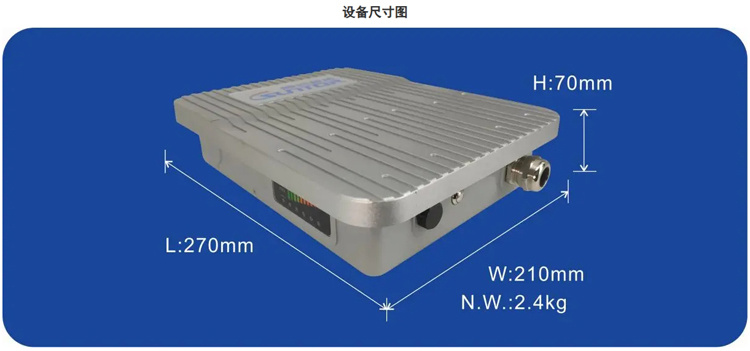

外形尺寸 |
||
|
尺寸（L*H*W） |
270*210*70mm |
|
|
净重 |
2.4kg |
|
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
|
保修 |
1年 |
|
供电配件选择
标准供电系统为：DC24V1.5A电源适配器，设备本身支持宽电压供电，可以直接连接太阳能供电系统，DC宽压输入范围为：9~36V
典型应用

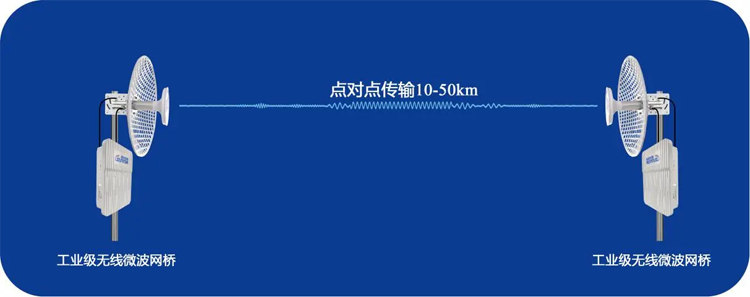

点对点无线通信应用
点对点接力无线通信应用

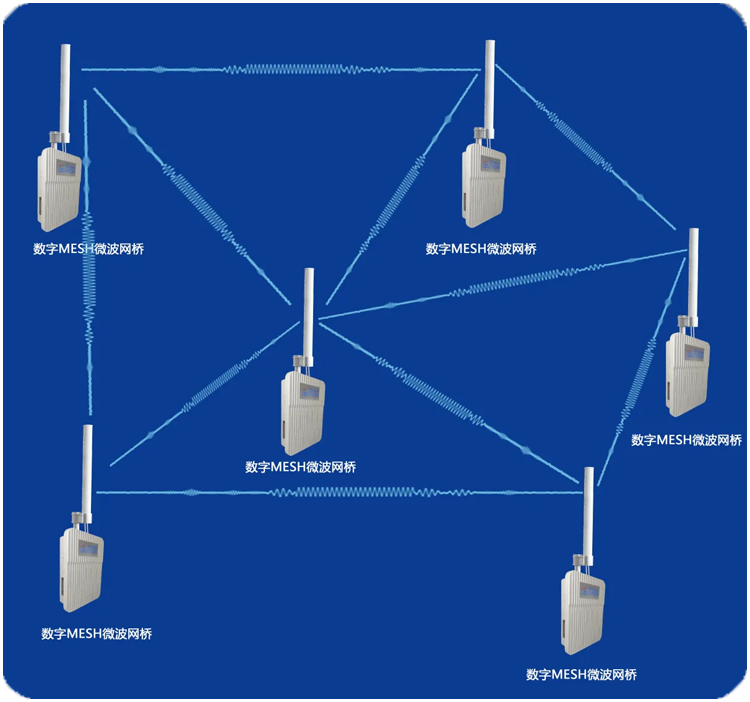

Mesh组网无线通信应用
