工业级无线网桥ST58T8G-25
◈ 高性能的25dBi天线，传输距离达到20km
◈ 高集成度工业级设计，具有较强的无线抗干扰能力
◈ 电路板级别的防水标准，能够在-40到+70℃的温度环境中使用
◈ 支持宽压供电，能够使用DC12~24V直流电源供电
◈ 功耗小于10W
◈ 支持基站模式、点对点桥接模式和用户站模式
◈ 设备支持5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz七种频宽模式
◈ 支持在线地图功能
工业级无线网桥
在线留言
01
产品概述
ST58T8G-25高功率室外型远距离无线微波网桥，高度集成25dBi高性能天线，专为恶劣环境工作场景而设计，板卡采用工业级设计，无线抗干扰能力强，提供电路板级别的防水标准，支持-40~+70℃温度环境使用，无线板卡自身支持宽压供电，支持DC12~24V直流供电，设备实际功耗＜10W，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作，内置25dBi天线，传输距离可达20km。
无线设备支持基站模式、点对点桥接模式、 用户站模式，不同模式之间的配合可实现不同的功效，可以做点对点传输、点对多点传输、自动漫游切换传输。支持5MHz、10MHz、15MHz,20MHz、30MHz、40MHz、52MHz, 7种频宽模式，在实际工程应用中更加灵活方便，减少不必要的干扰，满足不同网络传输要求。
无线传输设备支持在线地图功能，可以手动输入设备坐标，系统通信状况可以在地图上实时显示，方便调度查看。
02
产品特点
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站模式/用户站模式/桥接模式/漫游模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：支持点对点、点对多点传输，最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，方便工程人员调试安装
●功率可调：发射功率可调，最高可达27dBm
●频率范围选择宽：支持4900~6100MHz宽频工作
●7种工作频宽：5MHz、10MHz、15MHz,20MHz、30MHz、40MHz、52MHz，方便在不同的工作环境中灵活搭配使用
●13种无线功率调整级别，支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●支持在线地图显示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持黑白名单模式，杜绝非授权用户接入
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
|
射频类型 |
HTOFDM |
|
|
频率范围 |
4900-6100MHz |
|
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
|
发射功率 |
27dBm |
|
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
||
|
硬件 |
||
|
内存 |
64MByte |
|
|
闪存 |
16MByte |
|
|
接口 |
||
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
|
系统管理 |
||
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
|
复位管理 |
软件复位、内置硬件复位 |
|
|
功能 |
||
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
|
定位功能 |
支持手动输入坐标定位 |
|
|
地图 |
支持在线地图功能 |
|
|
安全 |
||
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
|
天线 |
||
|
天线增益 |
内置：25dBi |
|
|
极化方式 |
垂直＋水平 |
|
|
水平角度 |
9° |
|
|
垂直角度 |
9° |
|
|
天线前后比 |
≥25dB |
|
|
天线隔离度 |
≥30dB |
|
|
环境及物理特性 |
||
|
防护等级 |
IP67 |
|
|
工作温度 |
-40℃~+70℃ |
|
|
存储温度 |
-40℃～80℃ |
|
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
|
供电 |
||
|
工作电压 |
9～24V DC POE供电方式 |
|
|
功耗 |
≤10W |
|
|
防雷保护 |
||
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
|
响应时间 |
1ns |
|
|
外形尺寸 |
||
|
尺寸（L*H*W) |
380mmx380mmx95mm |
|
|
净重 |
2.9Kg（净重） |
|
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
|
保修 |
1年 |
|
天线方向图：
|
5150～5850MHz 水平面典型方向图 |
5150～5850MHz 垂直面典型方向图 |
|
|
|
设备尺寸图
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|

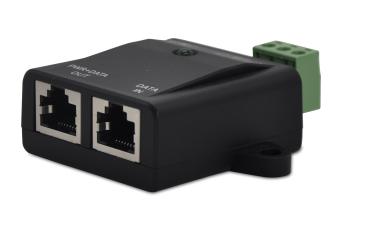

标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|

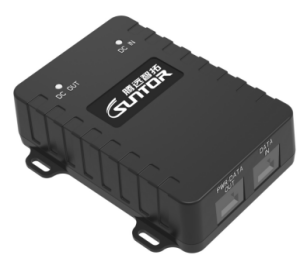

宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用

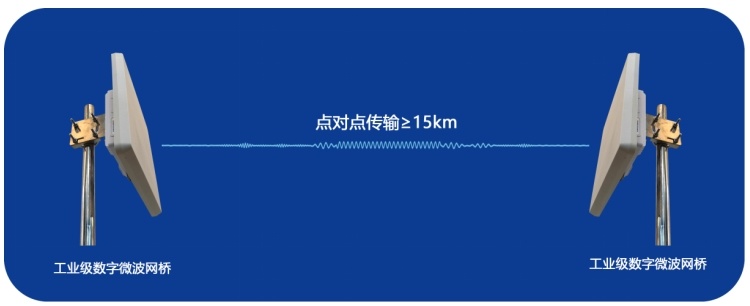

点对点无线通信应用

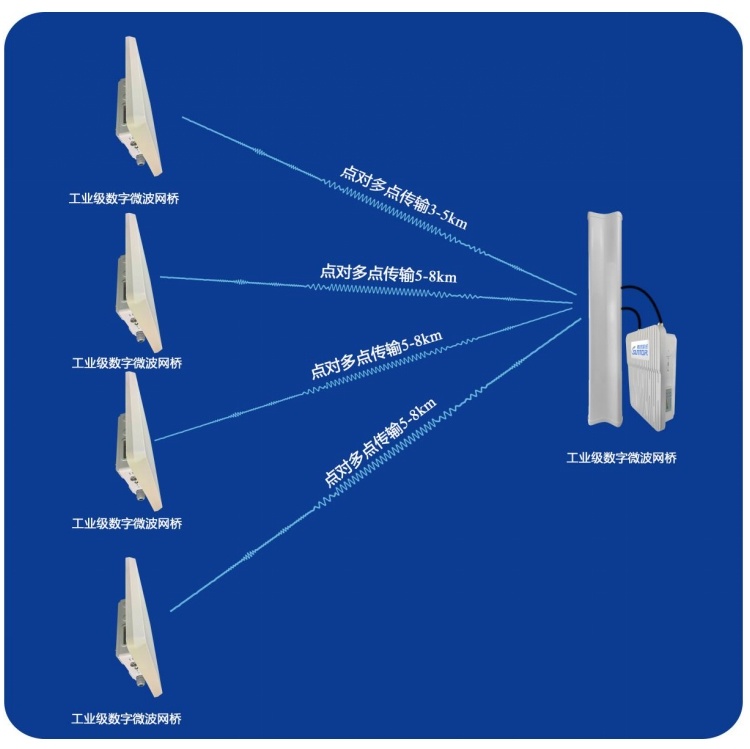

点对多点无线通信应用
