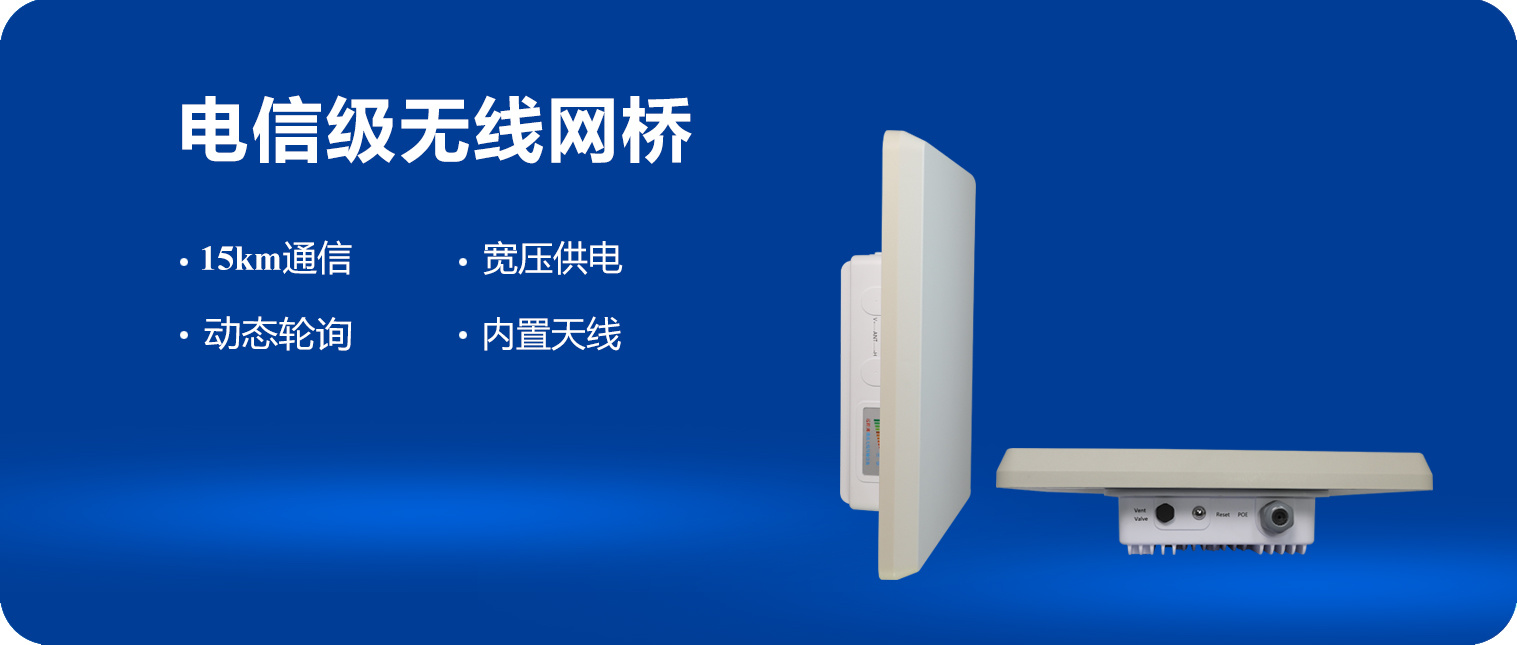

高性能电信级无线网桥ST5025G系列
◈ 具备256QAM调制方式，以更快速度分发处理数据包
◈ 内核采用80211.ac协议，向下兼容80211a/n协议
◈ 支持48V千兆位以太网端口（802.3af）供电
◈ 并集成高性能专业防雷模组，抗毁性更强
◈ 设备采用双固件镜像，在升级过程中，即使电源中断，升级设备仍能正常重新启动。
电信级无线网桥
在线留言
01
产品概述
高性能电信级无线网桥ST5025G系列，采用强大的硬件平台，集成720MHz强大CPU和128Mbytes内存，具备256QAM调制方式，以更快速度分发处理数据包，是高容量数据稳定传输的理想选择。其内核采用80211.ac协议，向下兼容80211a/n协议，支持48V千兆位以太网端口（802.3af）供电，并集成高性能专业防雷模组，抗毁性更强。设备采用双固件镜像，在升级过程中，即使电源中断，升级设备仍能正常重新启动。
系统采用智能动态轮询协议，针对点对多点传输应用中消除传输阻塞和关闭集群的创新解决方案，避免点对多点传输中产生干扰的一项技术，即使在干扰严重的地区，仍能保障有64位用户稳定地接入基站设备。通过减少轮询站点的数量，我们实现了更低的延时以及更高的吞吐量。实现从接入点到站点的吞吐量上下行比例控制。这个比例是动态并根据活跃站点数量进行调整。动态上下行比例与QoS一起使得基于设备的网络可自我优化并能够在不同条件下实现最大性能的应用。
无线通信设备专门为恶劣环境工作场景而设计，采用工业级板卡，具有较强的无线抗干扰能力。该设备支持标准的802.11af供电，也可以使用非标POE（37—56V）直流供电。设备发射功率最高可达30dBm，实际功耗小于5W。在野外无市电的情况下，可以灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作。内置25dBi天线，在无阻挡状态下最远传输距离不低于15km，可以提供不亚于有线传输品质的网络传输质量。
该设备采用防水、防尘设计，防护等级可达IP66，特别适用于野外恶劣环境的无线网路连结服务，支持高带宽的网络数据链接以及基于网络的音视频等信号的传输。该设备广泛应用于森林防火、水利水电环境、油田管道、港口码头、跨山、跨江（河）等远距离无线数据链接的应用。
02
产品特点
◈ 抗干扰能力强：通过智能动态轮询协议，有效避免了点对多点传输中可能产生的干扰
◈ 防浪涌设计：专业的防雷处理措施，能够有效地增强设备的抗毁性，使其更加可靠安全
◈ 支持多种无线操作模式：接入点（自动 WDS）、接入点（智能轮询）、站点（WDS/智能轮询）以及无线客户端（ARPNAT）
◈ 高传输速率：传输速率≥500Mbps
◈ 多语言界面：兼容中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语言操作界面
◈ 支持无线环境勘查功能：可以在安装部署之前扫描周围的无线信号状态
◈ 支持天线校准功能：可通过图形和声音的方式直观地观察信号质量状况
◈ 具备无线信号扫描功能：支持工具扫描周边频率，为工程人员安装和调试提供便利
◈ 支持频谱分析：通过图形化方式展示当前频段或指定频率范围内的电磁频谱实时状况
◈ 宽频率范围选择：可以在4900~6000MHz宽频范围内工作
◈ 5种不同的工作频宽：5MHz、10MHz、20MHz、40MHz、80MHz，可以灵活地适应不同的工作环境
◈ 动态功率调整：提供手动和自动动态功率调整功能
◈ 4级优先级别控制：使用流量优先级技术，该技术是多服务网络中的强制性的要求，可以设置四个不同优先级，从最低到最高
◈ 宽电压工作：支持符合802.11af标准的电源供电（同时也可支持非标准的37—56VPOE）的供电方式
|
规格参数 |
||
|
标准协议 |
支持IEEE 802.11a/n/ac协议 |
|
|
调制方式 |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
|
工作频率 |
5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz) |
|
|
传输速率 |
802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps |
|
|
发射功率 |
最高 30 dBm （因国家地区而异） |
|
|
天线类型 |
内置25dBi定向天线 |
|
|
传输距离 |
>15km |
|
|
硬件 |
||
|
内存 |
128MB |
|
|
闪存 |
128MB |
|
|
接口 |
||
|
网络接口 |
10/100/1000 Base-T, RJ45 |
|
|
系统管理 |
||
|
管理方式 |
支持多语言界面、WEB、Telnet、SSH 管理 |
|
|
复位管理 |
支持硬件/软件复位 |
|
|
功能 |
||
|
网络功能 |
WDS、PPTP、L2TP、IPsec 、DHCP Client、Server 、NAPT、NTP 、VLAN 设置 |
|
|
工作模式 |
接入点/站点/无线客户端 |
|
|
信道带宽 |
5,10, 20, 40, 80 MHz |
|
|
配置管理 |
基于 WEB 的管理工具、CPE 内置 WEB 服务器/远程固件升级 (HTTP) |
|
|
网络工具 |
网络侦测信号扫描/自带频谱分析仪/自带天线校准功能/自带看门狗功能 |
|
|
网络防护 |
防火墙/支持网络限速功能，客户站上行下行传输速率可设定（最高100Mbps）/基于 MAC 地址的访问控制 |
|
|
信号指示灯 |
信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
|
故障诊断 |
支持 Telnet 连接/支持 syslog 记录系统运行日志/自动检测网络状态，断网后可以自动重连 |
|
|
安全 |
||
|
无线功能 |
周边站点侦测/信道扫描/优先 AP 连接设定绑定（BSSID） 自动信道选择功能 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA/WPA-PSK，WPA2/WPA2-PSK；802.1x(PEAP,TLS,TTLS)WAPI |
|
|
认证功能 |
WEB 账号/密码、PPPOE 接入认证方式 路由模式、客户端代替所有终端认证 桥接模式、所有终端需单独认证 多用户单独进行 portal 认证 |
|
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
|
环境及物理特性 |
||
|
防护等级 |
IP66 |
|
|
工作温度 |
-40°C (-40 F) ~ +65°C (+149 F) |
|
|
工作湿度 |
0 ~ 90 % （非凝露） |
|
|
尺寸 |
380mmx380mmx95mm |
|
|
重量 |
2.9Kg（净重） |
|
|
供电 |
||
|
POE供电 |
支持标准的802.11af供电（亦可支持非标POE：37—56V）供电方式 |
|
|
功耗 |
≤5W |
|
|
天线特性 |
||
|
天线增益 |
内置：25±1 dBi |
|
|
极化方式 |
垂直＋水平 |
|
|
水平角度 |
9° |
|
|
垂直角度 |
9° |
|
|
前后比 |
≥25dB |
|
|
天线隔离度 |
≥30dB |
|
|
防雷保护 |
||
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
|
响应时间 |
1ns |
|
|
其他 |
||
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10 |
|
|
保修 |
1年 |
|
接收灵敏度
|
40MHZ |
速率，Mbps |
400 |
360 |
300 |
270 |
240 |
180 |
120 |
90 |
60 |
30 |
|
发射功率，dBm |
26 |
27 |
28 |
29 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
接收灵敏度dBm |
-70 |
-72 |
-76 |
-78 |
-80 |
-84 |
-87 |
-92 |
-94- |
-95 |
|
|
|
|||||||||||
|
80MH |
速率，Mbps |
866 |
780 |
650 |
585 |
520 |
390 |
260 |
195 |
130 |
65 |
|
发射功率，dBm |
24 |
25 |
25 |
26 |
27 |
28 |
28 |
29 |
29 |
29 |
|
|
接收灵敏度dBm |
-64 |
-66 |
-70 |
-72 |
-74 |
-78 |
-81 |
-85 |
-88 |
-90 |
|
天线方向图：
|
5150～5850MHz 水平面典型方向图 |

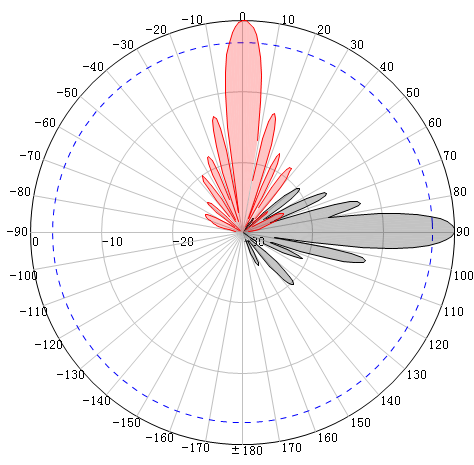

5150～5850MHz 垂直面典型方向图 |
|
|
|

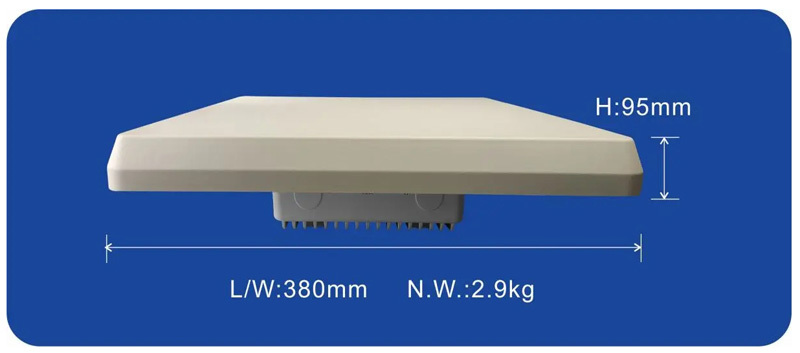

设备尺寸图

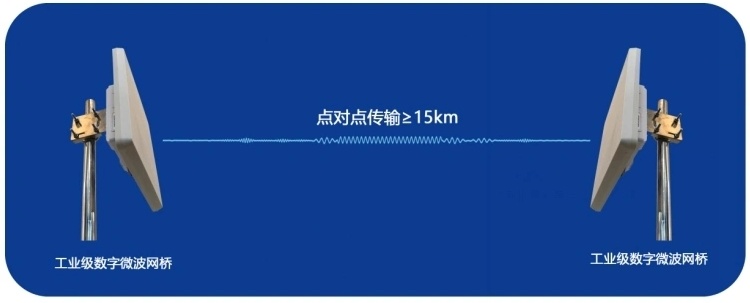

点对点无线通信应用

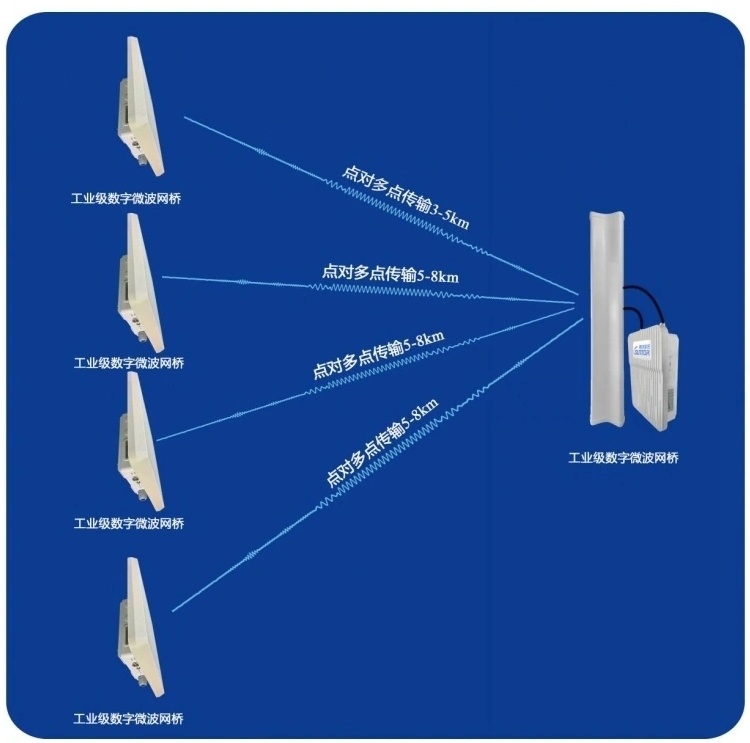

点对多点无线通信应用
03
产品参数
