高性能电信级无线网桥ST5020G-N系列
◈ 工业级电路板设计，抗干扰能力强
◈ 专为户外恶劣环境工作场景设计使用，支持-40~+70℃温度环境使用
◈ lDC12-24V宽压POE供电，支持太阳能等户外直流供电系统
◈ 7种无线工作频宽，在实际工程应用中更加灵活方便
◈ 三种无线工作模式：基站模式、用户站模式、一对一桥接模式
◈ 13种无线功率调整级别，支持动态功率自动调整。
◈ 支持白名单和黑名单模式，增加了无线传输的安全性
◈ 支持SNMP远程管理接口
◈ 支持漫游功能，允许用户站设备在不同基站之间自由切换
◈ 支持无线信号现场勘查功能，方便工程人员做出资源规划
◈ 无线频率宽，支持4900~6100MHz
电信级无线网桥
在线留言
01
产品概述
ST5020G-N电信级无线网桥，采用强大的硬件平台以及基内核采用80211.ac协议，向下可兼容80211a/n协议，集成 720 MHz 强大的 CPU、128Mbytes RAM&128Mbytes flash，256 QAM调制方式，数据包的处理速度更快，是高容量稳定传输的理想选择。支持 48V 千兆位以太网端口 (802.3af) 供电。设备采用双固件镜像，在升级的过程中，即使电源中断，升级设备，仍可以正常重新启动设备。
系统采用智能动态轮询协议，针对点对多点传输应用中消除传输阻塞和关闭集群的创新解决方案，避免点对多点传输中产生干扰的一项技术，即使在干扰严重的地区，仍能保障有64位用户稳定的接入基站设备。通过减少轮询站点的数量，我们实现了更低的延时以及更高的吞吐量。实现从接入点到站点的吞吐量上下行比例控制。这个比例是动态并根据活跃站点数量进行调整。动态上下行比例与QoS一起使得基于设备的网络可自我优化并能够在不同条件下实现最大性能的应用。
无线通信设备专为恶劣环境工作场景而设计，板卡采用工业级设计，无线抗干扰能力强，板卡支持标准的802.11af供电（亦可支持非标POE（37-56V）直流供电），设备发射功率最高可达30dBm，实际功耗＜5W，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作；设备采用外接天线设计，采用合适的户外高增益天线，在无阻挡状态下最远传输距离可达25km以上，可提供不亚于有线传输品质的网络传输质量；采用防水、防尘设计，防护等级可达IP66，特别适用于野外恶劣环境的无线网路连结服务，支持高带宽的网络数据连接以及基于网络的音视频等信号的传输。
设备广泛应用于森林防火、水利水电环境、油田管道、港口码头、跨山、跨江（河）等远距离无线数据连接的应用。
02
产品特点
◈ 抗干扰能力强：采用智能动态轮询协议避免点对多点传输中产生的干扰
◈ 支持多种无线操作模式：接入点(自动 WDS）/接入点（智能轮询）/站点（WDS/智能轮询）/无线客户端（ARPNAT）
◈ 传输速率高：传输速率≥500Mbps
◈ 多语言界面：支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语音操作界面。
◈ 支持无线环境勘查功能：在安装部署之前可以提前扫描周围无线信号状态
◈ 支持天线校准功能：可以图形和声音的方式直观看到信号的品质状况
◈ 支持无线信号扫描：支持工具扫描周边频点，方便工程人员调试安装
◈ 支持频谱分析：图形化的展示当前频段或者指定频率范围内电磁频谱实时状况
◈ 频率范围选择宽：支持4900~6000MHz宽频工作
◈ 5种工作频宽：5MHz、10MHz、20MHz、40MHz、80MHz，方便在不同的工作环境中灵活搭配使用
◈ 动态功率调整：支持手动和自动动态功率调整。
◈ 4级优先级别控制：配备了流量优先级技术，该技术在多服务网络中是强制性的。可以设置四个从最低到最高的不同优先级。
◈ 宽电压工作：支持标准的802.11af供电（亦可支持非标POE：37-56V）供电方式
|
规格参数 |
||
|
标准协议 |
支持IEEE 802.11a/n/ac协议 |
|
|
调制方式 |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) |
|
|
工作频率 |
5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz) |
|
|
传输速率 |
802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps |
|
|
发射功率 |
最高 30 dBm （因国家地区而异） |
|
|
天线类型 |
外接天线设计 |
|
|
传输距离 |
>20km |
|
|
硬件 |
||
|
内存 |
128MB |
|
|
闪存 |
128MB |
|
|
接口 |
||
|
网络接口 |
10/100/1000 Base-T, RJ45 |
|
|
系统管理 |
||
|
管理方式 |
支持多语言界面、WEB、Telnet、SSH 管理 |
|
|
复位管理 |
支持硬件/软件复位 |
|
|
功能 |
||
|
网络功能 |
WDS、PPTP、L2TP、IPsec 、DHCP Client、Server 、NAPT、NTP 、VLAN 设置 |
|
|
工作模式 |
接入点/站点/无线客户端 |
|
|
信道带宽 |
5,10, 20, 40, 80 MHz |
|
|
配置管理 |
基于 WEB 的管理工具、CPE 内置 WEB 服务器/远程固件升级 (HTTP) |
|
|
网络工具 |
网络侦测信号扫描/自带频谱分析仪/自带天线校准功能/自带看门狗功能 |
|
|
网络防护 |
防火墙/支持网络限速功能，客户站上行下行传输速率可设定（最高100Mbps）/基于 MAC 地址的访问控制 |
|
|
信号指示灯 |
信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
|
故障诊断 |
支持 Telnet 连接/支持 syslog 记录系统运行日志/自动检测网络状态，断网后可以自动重连 |
|
|
安全 |
||
|
无线功能 |
周边站点侦测/信道扫描/优先 AP 连接设定绑定（BSSID） 自动信道选择功能 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA/WPA-PSK，WPA2/WPA2-PSK；802.1x(PEAP,TLS,TTLS)WAPI |
|
|
认证功能 |
WEB 账号/密码、PPPOE 接入认证方式 路由模式、客户端代替所有终端认证 桥接模式、所有终端需单独认证 多用户单独进行 portal 认证 |
|
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
|
环境及物理特性 |
||
|
防护等级 |
IP66 |
|
|
工作温度 |
-40°C (-40 F) ~ +65°C (+149 F) |
|
|
工作湿度 |
0 ~ 90 % （非凝露） |
|
|

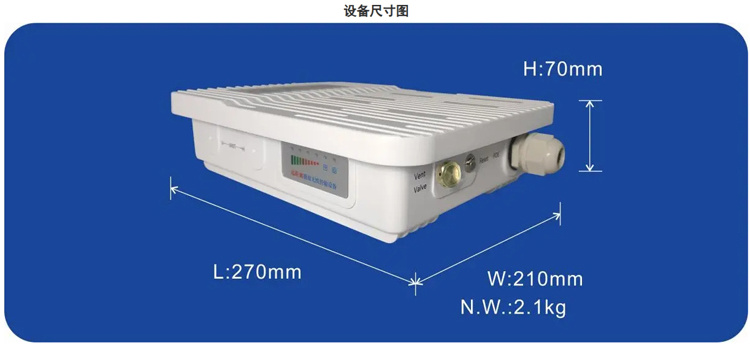

尺寸 |
270mmx210mmx70mm |
|
|
重量 |
2.1Kg（净重） |
|
|
供电 |
||
|
POE供电 |
支持标准的802.11af供电（亦可支持非标POE：37—56V）供电方式 |
|
|
功耗 |
≤5W |
|
|
防雷保护 |
||
|
标称放电电流 In（10/700μs） |
线一线：1kV 8线－地：6kV |
|
|
电压保护水平 Up（@In） |
≤30V（1μs 后） |
|
|
标称通流容量（8/20μs） |
8线－地：3kA |
|
|
响应时间 |
1ns |
|
|
其他 |
||
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10 |
|
|
保修 |
1年 |
|
天线选择
|
天线 |
增益 |
距离 |
|

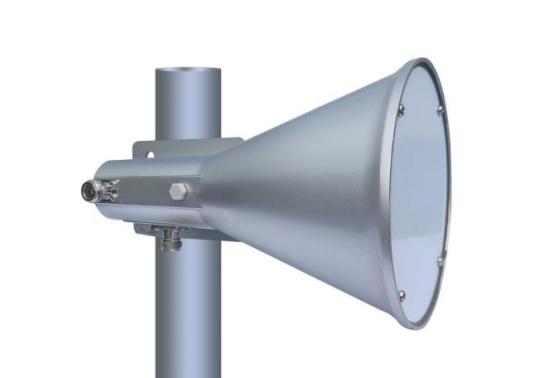

16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK |
增益：16dBi 频率范围：4800-5950MHz 水平角度：30° 垂直角度：30° 接头型号：N-K 支撑杆尺寸：Ø35~Ø70mm 抗风等级：214km/h |
5～10km |
|

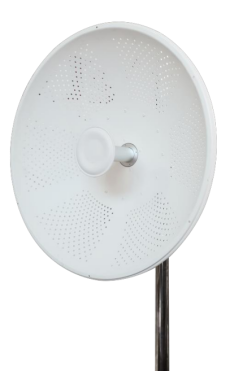

25dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：25dBi 频率范围：4800-6500MHz 水平角度：6.5° 垂直角度：6.5° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
15～20km |
|

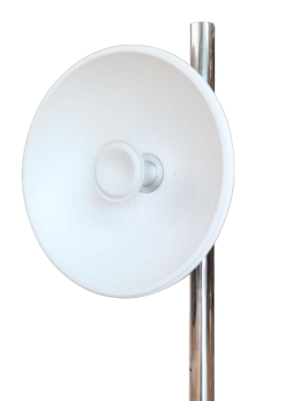

33dBi宽频双极化碟形天ST-ANT-4865-33-SMAK |
增益：33dBi 频率范围：4800-6500MHz 水平角度：3.4° 垂直角度：3.4° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
20~25Km |
|
19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK |
增益：19dBi 频率范围：4800-6500MHz 水平角度：118±5° 垂直角度：4° ± 0.3° 接头型号：N-K 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
8～15km |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|

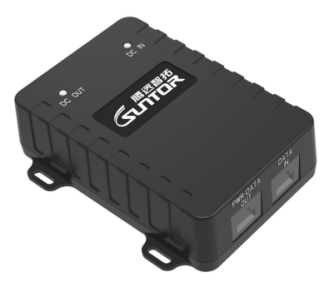

宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
[标准配置为将220V转换为48V标准POE电源。如果您使用的是野外太阳能系统，可以选择POE2作为替代方案。] |
||
典型应用
点对点无线通信应用

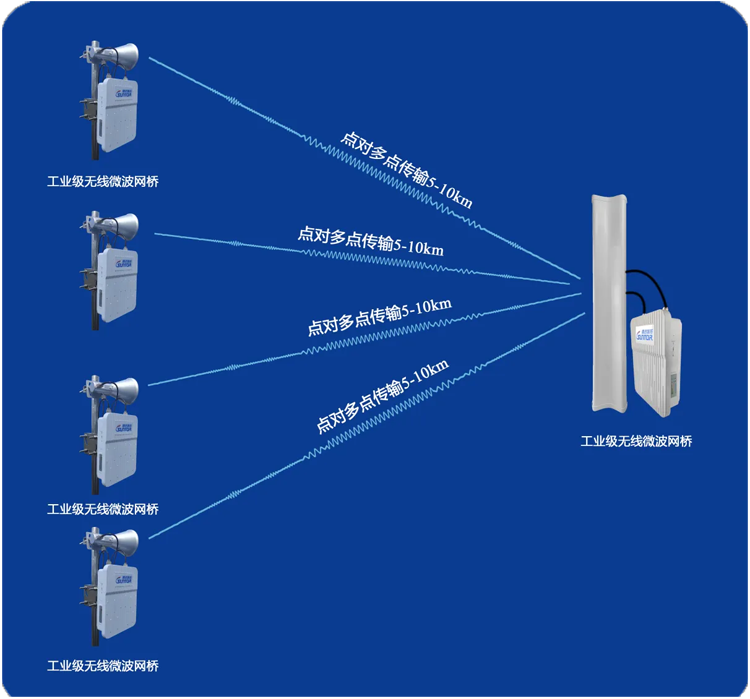

点对多点无线通信应用
