远距离高带宽微波无线传输设备ST5130G-N
工业级无线网桥
在线留言
01
产品概述
ST5130G-N是一款极其出色的远程高带宽微波无线传输设备，实测数据表明，其在30公里范围内的传输速率可达到350Mbps以上；该设备的功率上限可达30dBm，系统电源采用48V POE（Passive POE）供电，整机大功耗为12W，平均功耗不超过9W；ST5130G-N的工作温度范围宽广，支持-40℃~70℃，其外壳设计符合IP67防护标准，具有防水、防尘、防油污和防结露、结雾的功能；其结构还设计了内外压差平衡功能，极大地提高了产品在恶劣环境下的可靠性。
在软件设计上，我们采用了TDMA与轮询相结合的户外视频和数据传输无线协议，这种协议具有较强的抗噪声能力，并能智能地为每个终端设备分配时隙，有效解决了传统802.11网络中隐藏节点导致吞吐量低的问题；我们的设备能够避免在分配时隙时产生冲突，确保每个终端都能得到轮询，并获得相应的时间空隙；在终端向接入点传输数据的过程中，我们成功避免了可能存在的互相冲突的问题；通过检查每个客户端的状态，以及通过算法评估终端设备的活跃程度和正在进行的业务类型，我们的软件能够智能地为每个终端分配时隙，以大程度地提高效率，避免传输时间的浪费，并始终保持传输效率。
此外，我们的软件内核包含特殊的开关，能够显著降低来自周围信号的噪声干扰，有效预防或减少干扰信号，从而在信号拥塞的区域实现更好、更稳定的网络性能；该设备可与各种不同的天线配套使用，以达到不同的传输效果。
02
产品特点
◈ 支持远距离传输应用，≥30km&350Mbps实测速率
◈ 支持48V POE（Passive POE）供电
◈ 支持恶劣环境工作
◈ 支持频率自动调整
◈ 支持功率自适应
◈ 支持TDMA（时分多址）
◈ 支持点对点和点对多点组网
◈ 防浪涌：共模4kv，差模1.5kv，隔离耐压6kV
◈ 防静电：接触放电6kv，空气放电8kv
◈ 支持高精度无线链路测试
◈ 该设备配备数码显示管，能够显示当前的信号强度。
◈ 支持动态信道选择，可以更好地消除噪声干扰
◈ 软件协议支持在复杂环境中进行传输，具有强大的抗干扰能力
◈ 具备频率扩展功能，客户可根据实际现场进行选择
◈ 支持QOS智能优化技术，确保语音、视频的稳定传输优先级
◈ 具备天线校准工具，可以实时对天线方向进行校准
|
软件规格 |
|
|
标准协议 |
支持802.11a/n/ac标准 |
|
工作频率 |
5180~5320MHz、5845~5825MHz（中国） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美国）5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿联酋） 5745~5805（印度尼西亚） 扩频：4920~6100MHz（使用时须遵守当地法律法规要求） *以上频率需要单独版本申请 |
|
工作模式 |
接入点、客户端 |
|
安全模式 |
WPA2-PSK、MAC过滤、ACL配置 |
|
网络方式 |
桥接模式、路由模式 |
|
配置方式 |
支持web配置、支持AC远程管理、SNMP管理 |
|
设备告警 |
支持 |
|
频谱扫描 |
支持 |
|
链路测试 |
支持 |
|
VLAN |
支持 |
|
QOS |
支持 |
|
定时重启 |
支持 |
|
看门狗 |
支持 |
|
硬件规格 |
|
|

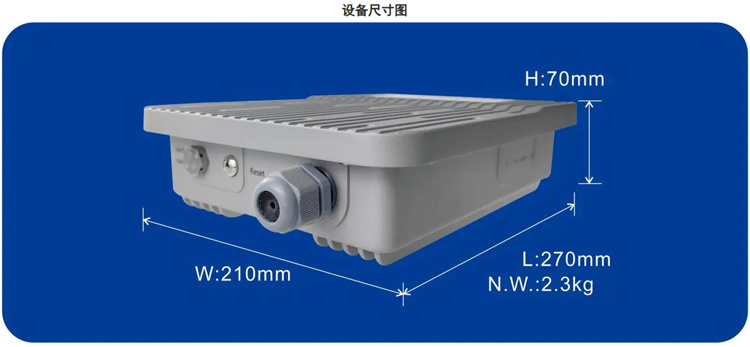

尺寸 |
主机：270*210*70mm |
|
安装方式 |
抱杆，抱杆直径30～70mm |
|
抗风风速 |
200km/h |
|
重量 |
主机：2.3kg |
|
防护等级 |
IP67 |
|
供电方式 |
48V POE（Passive POE）供电 |
|
最大功耗 |
12W |
|
平均功耗 |
9W |
|
内存 |
256MB |
|
闪存 |
32MB |
|
发射功率 |
30dBm（最高） |
|
网络接口 |
1*10/100/1000Mbps RJ45 |
|
工作温度 |
-40℃~70℃ |
|
存储温度 |
-40℃~85℃ |
|
工作湿度 |
5%～95%RH不凝结 |
|
浪涌保护 |
POE/GE：共模4kv，差模1.5KV ，隔离耐压6kV |
|
静电保护 |
接触放电：6kv，空气放电：8kv |
|
射频规格 |
||||||
|
发送功率 |
接收灵敏度 |
|||||
|
|
速率 |
功率 |
公差 |
速率 |
灵敏度 |
公差 |
|
11a/n |
6 Mbps |
24dBm |
+/- 2dBm |
6 Mbps |
-91dBm |
+/- 2dBm |
|
54 Mbps |
22dBm |
+/- 2dBm |
54 Mbps |
-73dBm |
+/- 2dBm |
|
|
HT20 MCS0（合路） |
27dBm |
+/- 2dBm |
HT20 MCS0 |
-91dBm |
+/- 2dBm |
|
|
HT20 MCS7（合路） |
24dBm |
+/- 2dBm |
HT20 MCS7 |
-70dBm |
+/- 2dBm |
|
|
HT40 MCS0（合路） |
27dBm |
+/- 2dBm |
HT40 MCS0 |
-88dBm |
+/- 2dBm |
|
|
HT40 MCS7（合路） |
24dBm |
+/- 2dBm |
HT40 MCS7 |
-68dBm |
+/- 2dBm |
|
|
11ac |
VHT20 MCS0（合路） |
27dBm |
+/- 2dBm |
VHT20 MCS0 |
-91dBm |
+/- 2dBm |
|
VHT20 MCS8（合路） |
23dBm |
+/- 2dBm |
VHT20 MCS8 |
-67dBm |
+/- 2dBm |
|
|
VHT40 MCS0（合路） |
27dBm |
+/- 2dBm |
VHT40 MCS0 |
-87dBm |
+/- 2dBm |
|
|
VHT40 MCS9（合路） |
23dBm |
+/- 2dBm |
VHT40 MCS9 |
-64dBm |
+/- 2dBm |
|
|
VHT80 MCS0（合路） |
27dBm |
+/- 2dBm |
VHT80 MCS0 |
-85dBm |
+/- 2dBm |
|
|
VHT80 MCS9（合路） |
23dBm |
+/- 2dBm |
VHT80 MCS9 |
-60dBm |
+/- 2dBm |
|
|
*合路功率为测试的单路功率+3dBm |
||||||
天线选择
|
天线 |
增益 |
距离 |
|

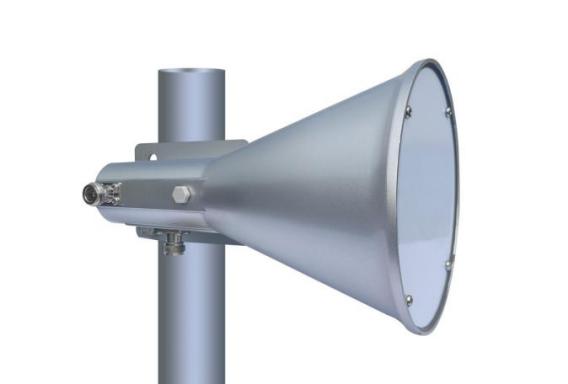

16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK |
增益：16dBi 频率范围：4800-5950MHz 水平角度：30° 垂直角度：30° 接头型号：N-K 支撑杆尺寸：Ø35~Ø70mm 抗风等级：214km/h |
5～10km |
|

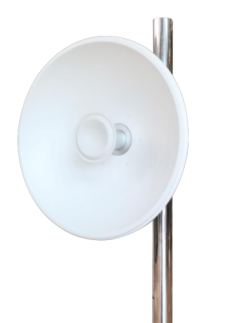

25dBi宽频双极化碟形天ST-ANT-4865-25-SMA |
增益：25dBi 频率范围：4800-6500MHz 水平角度：6.5° 垂直角度：6.5° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
15～20km |
|

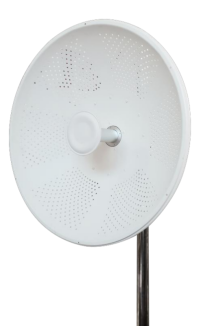

33dBi宽频双极化碟形天ST-ANT-4865-33-SMAK |
增益：33dBi 频率范围：4800-6500MHz 水平角度：3.4° 垂直角度：3.4° 接头型号：SMA*2 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
20~30Km |
|
19 dBi 120° 双极化扇区天线ST-ANT-4865-19-120-NK |
增益：19dBi 频率范围：4800-6500MHz 水平角度：118±5° 垂直角度：4° ± 0.3° 接头型号：N-K 支撑杆尺寸：Ø30~Ø80 抗风等级：214km/h |
8～15km |
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
[标准配置为将220V转换为48V非标POE电源。如果您使用的是野外太阳能系统，可以选择POE2作为替代方案。] |
||

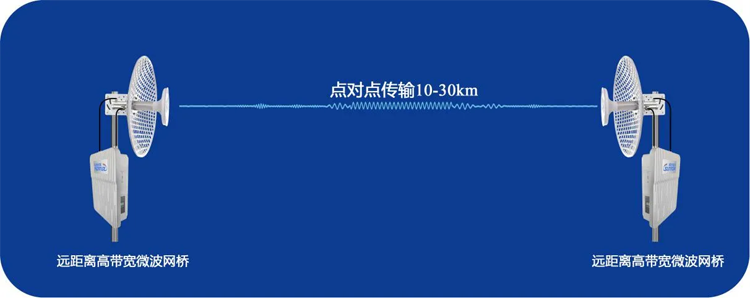

点对点无线通信应用

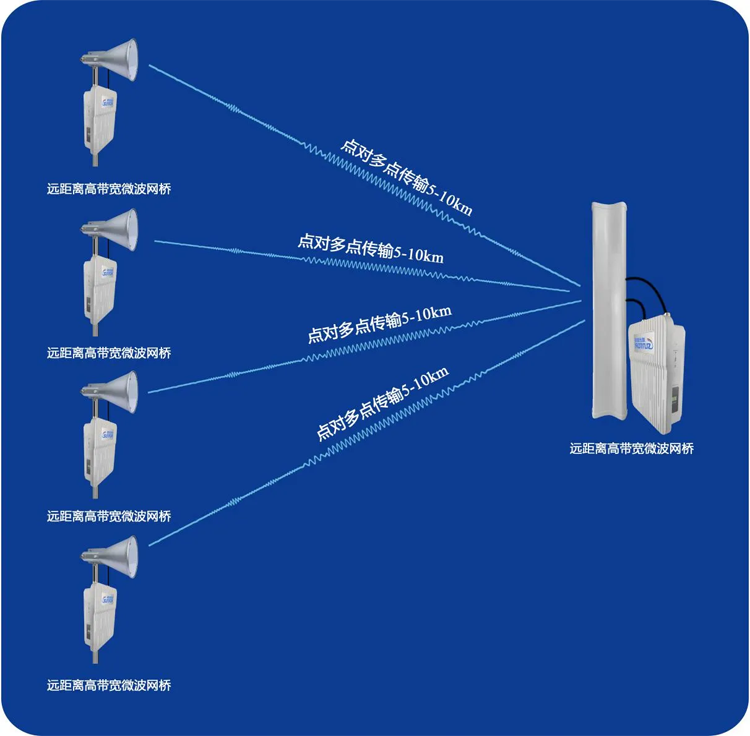

点对多点无线通信应用
