产品概述

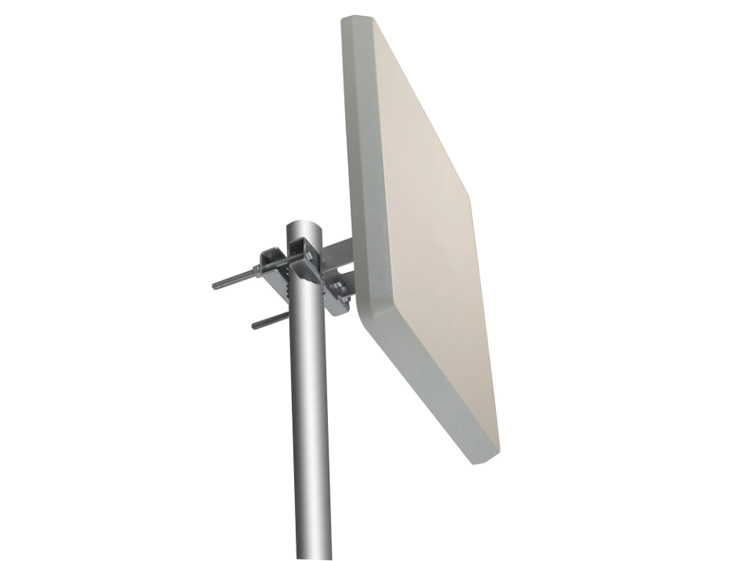

14dBi宽频双极化平板天线ST-ANT-1215-14-32-NK
02
产品特点
◈ 频率范围宽，支持1200~1500MHz频率范围；
◈ 体积小，尺寸仅有38*38*3.3cm；
◈ 重量轻，约2.1kg；
◈ 增益高，平均增益≥14dBi；
◈ 支持L段自组网设备通信使用，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-1215-14-32-NK |
|
频率范围Frequency Range-MHz |
1200~1500MHz |
|
增益Gain-dBi |
14±1 |
|
驻波比VSWR |
≤2.5 |
|
水平面波瓣宽度H Beamwidth－° |
32±8 |
|
垂直面波瓣宽度V Beamwidth－° |
32±8 |
|
前后比 |
≥45dB |
|
极化方式Polarization |
垂直/水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
2*N 型母头 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
380*380*33mm |
|
包装尺寸 |
440*440*150 |
|
重量Weight-Kg |
≈2.1kg |
|
天线罩材料 |
ABS |
|
天线罩颜色 |
白色 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
40m/s |
|

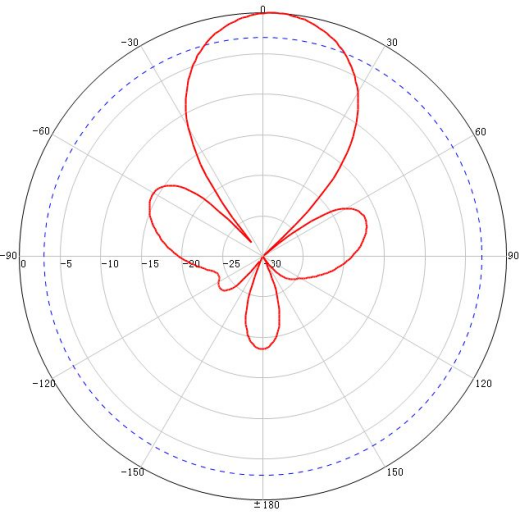

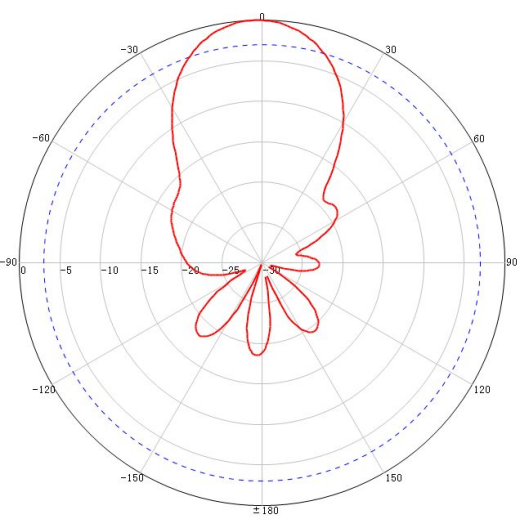

天线方向图
|
水平面 |
垂直面 |
|
|
|
|
|

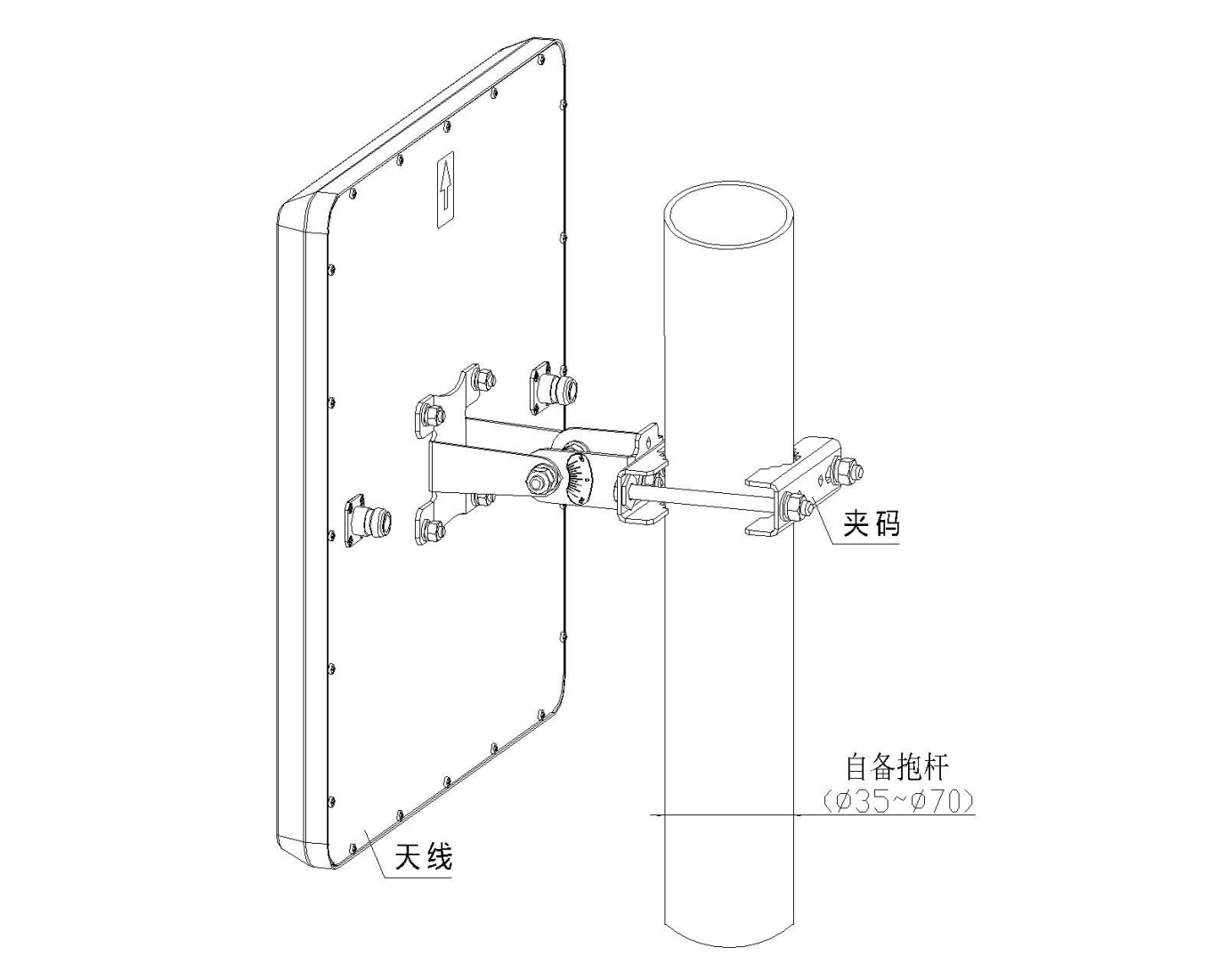

安装图 |
|
|
03
产品参数
◈ 频率范围宽，支持1200~1500MHz频率范围；
◈ 体积小，尺寸仅有38*38*3.3cm；
◈ 重量轻，约2.1kg；
◈ 增益高，平均增益≥14dBi；
◈ 支持L段自组网设备通信使用，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-1215-14-32-NK |
|
频率范围Frequency Range-MHz |
1200~1500MHz |
|
增益Gain-dBi |
14±1 |
|
驻波比VSWR |
≤2.5 |
|
水平面波瓣宽度H Beamwidth－° |
32±8 |
|
垂直面波瓣宽度V Beamwidth－° |
32±8 |
|
前后比 |
≥45dB |
|
极化方式Polarization |
垂直/水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
2*N 型母头 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
380*380*33mm |
|
包装尺寸 |
440*440*150 |
|
重量Weight-Kg |
≈2.1kg |
|
天线罩材料 |
ABS |
|
天线罩颜色 |
白色 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
40m/s |
|
天线方向图
|
水平面 |
垂直面 |
|
|
|
|
|
安装图 |
|
|
04
应用场景
◈ 频率范围宽，支持1200~1500MHz频率范围；
◈ 体积小，尺寸仅有38*38*3.3cm；
◈ 重量轻，约2.1kg；
◈ 增益高，平均增益≥14dBi；
◈ 支持L段自组网设备通信使用，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-1215-14-32-NK |
|
频率范围Frequency Range-MHz |
1200~1500MHz |
|
增益Gain-dBi |
14±1 |
|
驻波比VSWR |
≤2.5 |
|
水平面波瓣宽度H Beamwidth－° |
32±8 |
|
垂直面波瓣宽度V Beamwidth－° |
32±8 |
|
前后比 |
≥45dB |
|
极化方式Polarization |
垂直/水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
2*N 型母头 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
380*380*33mm |
|
包装尺寸 |
440*440*150 |
|
重量Weight-Kg |
≈2.1kg |
|
天线罩材料 |
ABS |
|
天线罩颜色 |
白色 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
40m/s |
|
天线方向图
|
水平面 |
垂直面 |
|
|
|
|
|
安装图 |
|
|
