01
产品概述

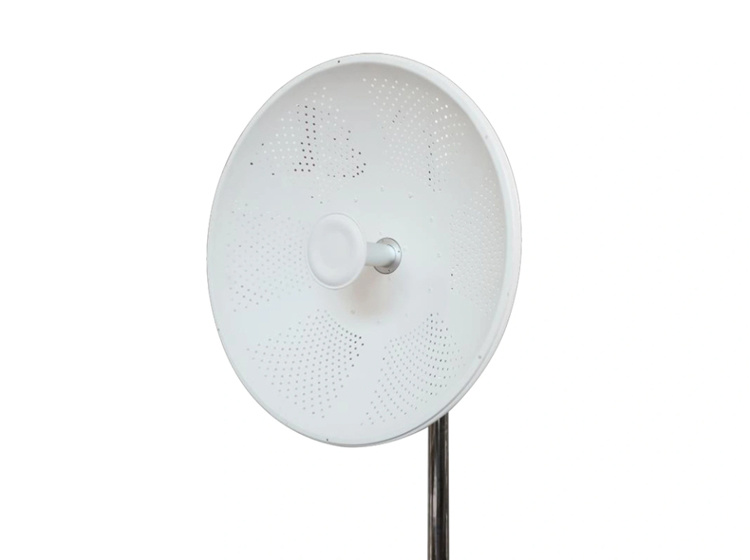

33dBi宽频双极化碟形天线ST-ANT-4865-33-SMAK
02
产品特点
◈ 频率范围宽，支持4.8~6.5GHz频率范围；
◈ 体积小，直径仅有72cm；
◈ 重量轻，约7kg；
◈ 增益高，平均增益可达33dBi；
◈ 支持5GHz公共频段，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-33-SMAK |
|
频率范围Frequency Range-MHz |
4800~6500MHz |
|
增益Gain-dBi |
33 |
|
驻波比VSWR |
≤1.8 |
|
水平面波瓣宽度H Beamwidth－° |
3.4° |
|
垂直面波瓣宽度V Beamwidth－° |
3.4° |
|
前后比 |
≥45dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
SMA*2 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Ф720*720*195mm |
|
重量Weight-Kg |
≈14kg/2pcs |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
126m/s |
|

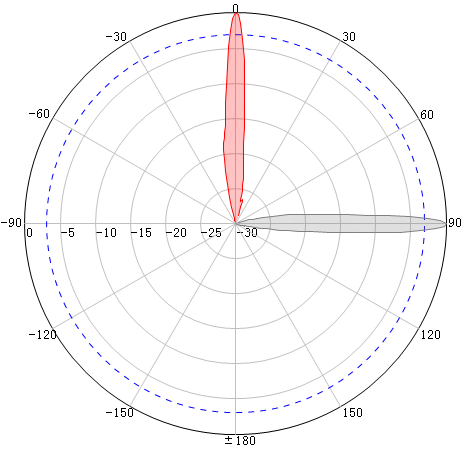

天线方向图
|
+45° |
-45° |
|
|
|
|
||
|
安装图 |
|
||
|

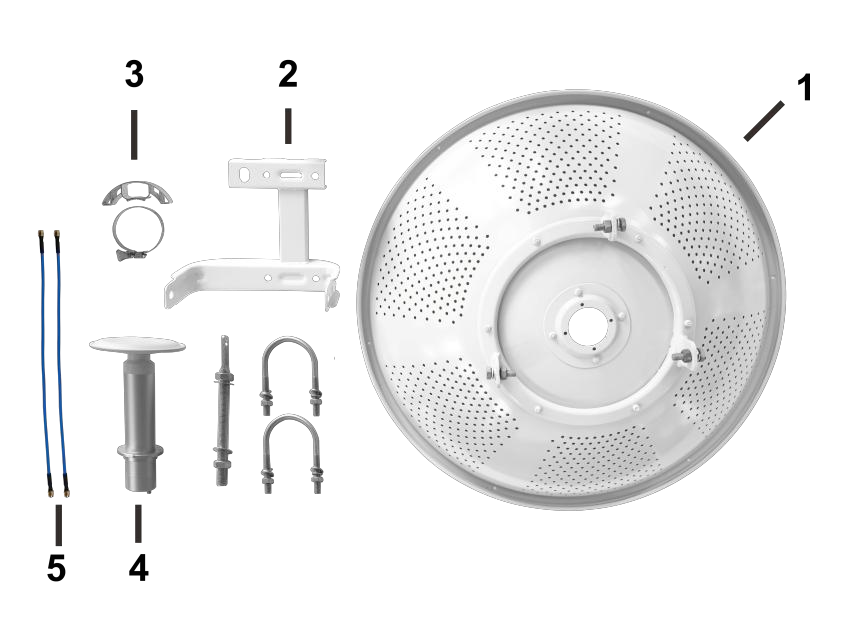

装箱清单 |
|
配件（每套） |
数量 |
|
碟形天线面 |
1个 |
||
|
夹码 |
1套 |
||
|
支撑环 |
1个 |
||
|
馈元 |
1个 |
||
