01
产品概述

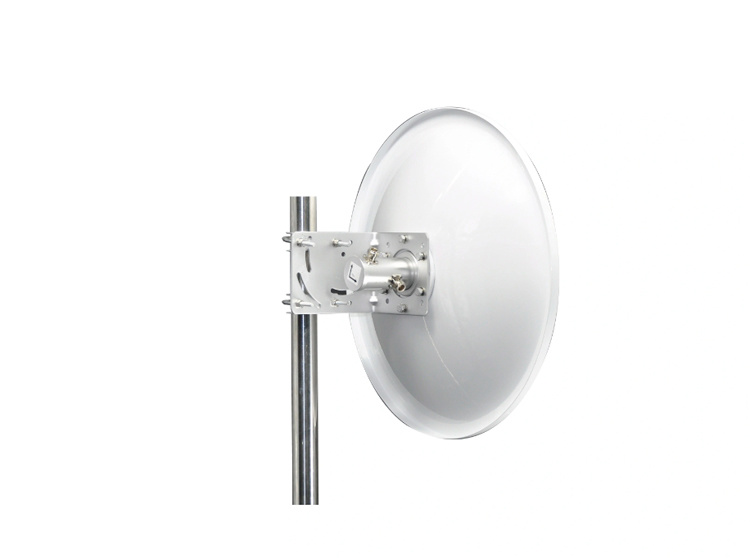

25dBi宽频双极化碟形天线ST-ANT-4865-25-SMAK
02
产品特点
◈ 频率范围宽，支持4.8~6.5GHz频率范围；
◈ 体积小，直径仅有42cm；
◈ 重量轻，约3kg；
◈ 增益高，平均增益≥25dBi；
◈ 支持5GHz公共频段，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-25-SMAK |
|
频率范围Frequency Range-MHz |
4800~6500MHz |
|
增益Gain-dBi |
25 |
|
驻波比VSWR |
≤1.8 |
|
水平面波瓣宽度H Beamwidth－° |
6.5° |
|
垂直面波瓣宽度V Beamwidth－° |
6.5° |
|
前后比 |
≥45dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
SMA*2 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ420*420*120mm |
|
重量Weight-Kg |
≈3.5kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
126m/s |
|

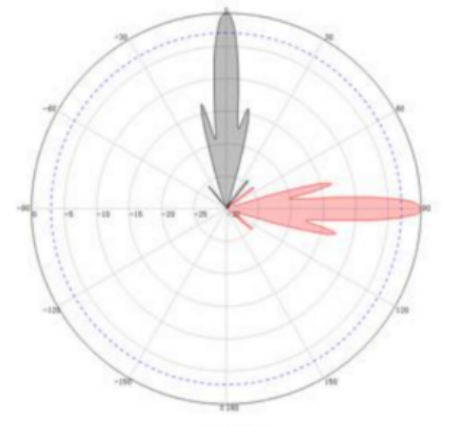

天 线 方 向 图 |
+45° |
-45° |
|
|
装箱清单 |
|||
|
配件 |
数量 |
|
|
|
碟形天线面 |
1个 |
||
|
天线馈源 |
1个 |
||
|
螺丝 |
8个 |
||
|
安装夹码 |
1套 |
||
|
固定托1个 |
|||
|

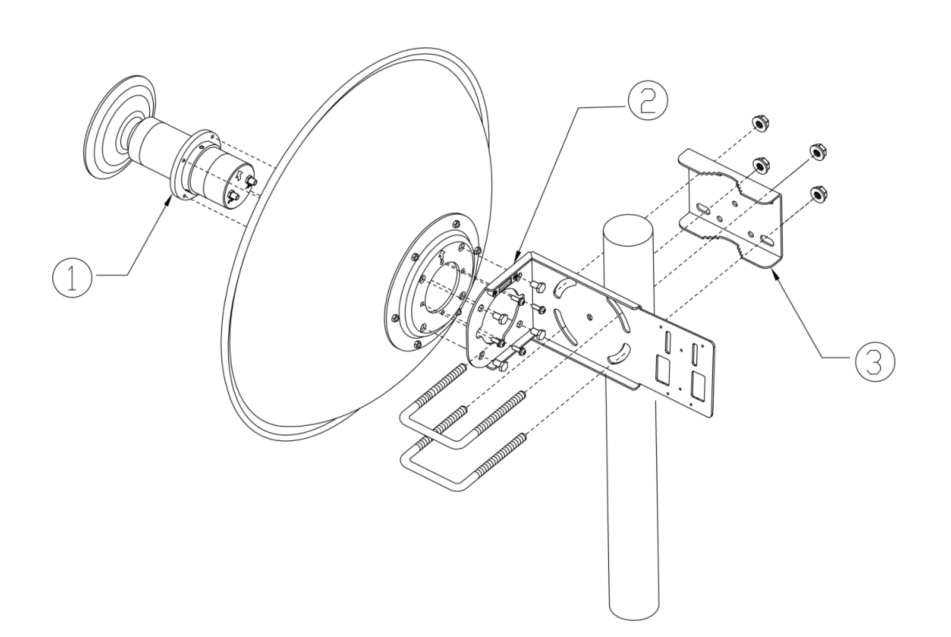

安装教程 |
|||
|
第一步： 将馈源安装到锅面上 第二步： 将抛物面安装到L型支架上 第三部： 用夹具和U型螺栓将L型支架固定在抱杆上，安装完成 |
|
||
03
产品参数
◈ 频率范围宽，支持4.8~6.5GHz频率范围；
◈ 体积小，直径仅有42cm；
◈ 重量轻，约3kg；
◈ 增益高，平均增益≥25dBi；
◈ 支持5GHz公共频段，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-25-SMAK |
|
频率范围Frequency Range-MHz |
4800~6500MHz |
|
增益Gain-dBi |
25 |
|
驻波比VSWR |
≤1.8 |
|
水平面波瓣宽度H Beamwidth－° |
6.5° |
|
垂直面波瓣宽度V Beamwidth－° |
6.5° |
|
前后比 |
≥45dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
SMA*2 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ420*420*120mm |
|
重量Weight-Kg |
≈3.5kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
126m/s |
|
天 线 方 向 图 |
+45° |
-45° |
|
|
装箱清单 |
|||
|
配件 |
数量 |
|
|
|
碟形天线面 |
1个 |
||
|
天线馈源 |
1个 |
||
|
螺丝 |
8个 |
||
|
安装夹码 |
1套 |
||
|
固定托1个 |
|||
|
安装教程 |
|||
|
第一步： 将馈源安装到锅面上 第二步： 将抛物面安装到L型支架上 第三部： 用夹具和U型螺栓将L型支架固定在抱杆上，安装完成 |
|
||
04
应用场景
◈ 频率范围宽，支持4.8~6.5GHz频率范围；
◈ 体积小，直径仅有42cm；
◈ 重量轻，约3kg；
◈ 增益高，平均增益≥25dBi；
◈ 支持5GHz公共频段，适合户外网桥远距离高性能传输使用。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4865-25-SMAK |
|
频率范围Frequency Range-MHz |
4800~6500MHz |
|
增益Gain-dBi |
25 |
|
驻波比VSWR |
≤1.8 |
|
水平面波瓣宽度H Beamwidth－° |
6.5° |
|
垂直面波瓣宽度V Beamwidth－° |
6.5° |
|
前后比 |
≥45dB |
|
极化方式Polarization |
±45° |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
SMA*2 |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ420*420*120mm |
|
重量Weight-Kg |
≈3.5kg |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø30~Ø80 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-m/s |
126m/s |
|
天 线 方 向 图 |
+45° |
-45° |
|
|
装箱清单 |
|||
|
配件 |
数量 |
|
|
|
碟形天线面 |
1个 |
||
|
天线馈源 |
1个 |
||
|
螺丝 |
8个 |
||
|
安装夹码 |
1套 |
||
|
固定托1个 |
|||
|
安装教程 |
|||
|
第一步： 将馈源安装到锅面上 第二步： 将抛物面安装到L型支架上 第三部： 用夹具和U型螺栓将L型支架固定在抱杆上，安装完成 |
|
||
