01
产品概述

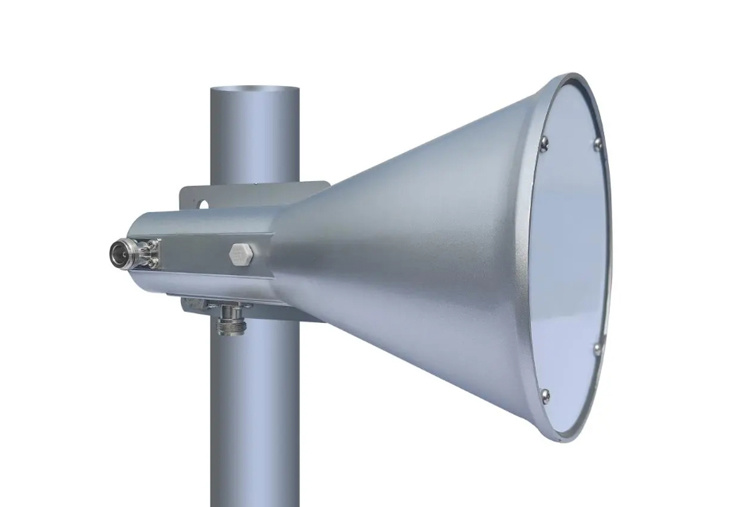

16 dBi 30° 双极化喇叭口天线ST-ANT-4859-16-30-NK
02
产品特点
◈ 双极化系统
◈ 支持4.8~5.95 GHz频率范围
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用
◈ 抗紫外线外罩，适应复杂天气环境。
◈ 压铸一体化金属腔体，结构简单、频带宽、功率容量大、可适应各类复杂的天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4859-16-30-NK |
|
频率范围Frequency Range-MHz |
4800-5950 |
|
增益Gain-dBi |
16 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
30° |
|
垂直面波瓣宽度V Beamwidth－° |
30° |
|
前后比F/B Ratio-dB |
≥25 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥28dB |
|
极化方式Polarization |
垂直＆水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ 134*215 |
|
重量Weight-Kg |
0.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
机械可调倾角° |
±18 |
|
颜色 |
银白色 |
|
天线材料Radome Material |
压铸一体化金属腔体 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天线方向图 |
||
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
1 |
|
|
安装教程 |
||
|
第一步：将支架连同天线固定在抱杆上； 第二步：连接馈线，并在接头处做好防水；调试好天线倾角，拧紧紧固件。
|
|
|
03
产品参数
◈ 双极化系统
◈ 支持4.8~5.95 GHz频率范围
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用
◈ 抗紫外线外罩，适应复杂天气环境。
◈ 压铸一体化金属腔体，结构简单、频带宽、功率容量大、可适应各类复杂的天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4859-16-30-NK |
|
频率范围Frequency Range-MHz |
4800-5950 |
|
增益Gain-dBi |
16 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
30° |
|
垂直面波瓣宽度V Beamwidth－° |
30° |
|
前后比F/B Ratio-dB |
≥25 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥28dB |
|
极化方式Polarization |
垂直＆水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ 134*215 |
|
重量Weight-Kg |
0.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
机械可调倾角° |
±18 |
|
颜色 |
银白色 |
|
天线材料Radome Material |
压铸一体化金属腔体 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天线方向图 |
||
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
1 |
|
|
安装教程 |
||
|
第一步：将支架连同天线固定在抱杆上； 第二步：连接馈线，并在接头处做好防水；调试好天线倾角，拧紧紧固件。
|
|
|
04
应用场景
◈ 双极化系统
◈ 支持4.8~5.95 GHz频率范围
◈ 支持IEEE 802.11a/n应用；
◈ 支持WiMAX, WISP, WiFi, 移动通信，蜂窝站点应用
◈ 抗紫外线外罩，适应复杂天气环境。
◈ 压铸一体化金属腔体，结构简单、频带宽、功率容量大、可适应各类复杂的天气环境。
|
电性能指标 Electrical Specifications |
|
|
型号Model |
ST-ANT-4859-16-30-NK |
|
频率范围Frequency Range-MHz |
4800-5950 |
|
增益Gain-dBi |
16 |
|
驻波比VSWR |
≤2 |
|
水平面波瓣宽度H Beamwidth－° |
30° |
|
垂直面波瓣宽度V Beamwidth－° |
30° |
|
前后比F/B Ratio-dB |
≥25 |
|
电压驻波比 |
≤1.8 |
|
隔离度 |
≥28dB |
|
极化方式Polarization |
垂直＆水平 |
|
输入阻抗Impedance -Ω |
50 |
|
最大功率Maximum Input Power -W |
50 |
|
接头型号Connector |
N-K |
|
机械性能 Mechanical Specifications |
|
|
天线尺寸Antenna Dimension-mm |
Φ 134*215 |
|
重量Weight-Kg |
0.8 |
|
安装方式 |
抱杆安装 |
|
支撑杆尺Mast Diameter-mm |
Ø35~Ø70 |
|
机械可调倾角° |
±18 |
|
颜色 |
银白色 |
|
天线材料Radome Material |
压铸一体化金属腔体 |
|
雷电保护 |
直流接地 |
|
抗风速Rated Wind Velocity-Km/h |
214 |
|
天线方向图 |
||
|
4800-5950MHz: H Po. |
4800-5950MHz: V Pol. |
|
|
装箱清单 |
||
|
配件 |
数量 |
|
|
① 天线 |
1 |
|
|
② 夹码 |
1 |
|
|
安装教程 |
||
|
第一步：将支架连同天线固定在抱杆上； 第二步：连接馈线，并在接头处做好防水；调试好天线倾角，拧紧紧固件。
|
|
|
