贵州森林防火监控系统方案

发布时间：

2014-03-06 00:00

随着人类进入高科技时代，城市发展速度与科技相结合，但在科技发展的同时人类的破坏毁灭也一直不断上升。利用高科技来维护环境破坏相结合。森林防火监控已经是自然环境保护区的一种不可缺少的防护措施，利用森林防火监控系统可以大大的减少对森林树木的破坏面积及土地财产损失。

一、现场描述：

2号监控点与1号监控点距离是8.3公里；1号监控点与监控中心距离是31.5公里；3号监控点与4号监控点距离是6公里；6号监控点与5号监控点距离是3公里；5号监控点与4号监控点距离是3.5公里；4号监控点与监控中心距离是16公里。

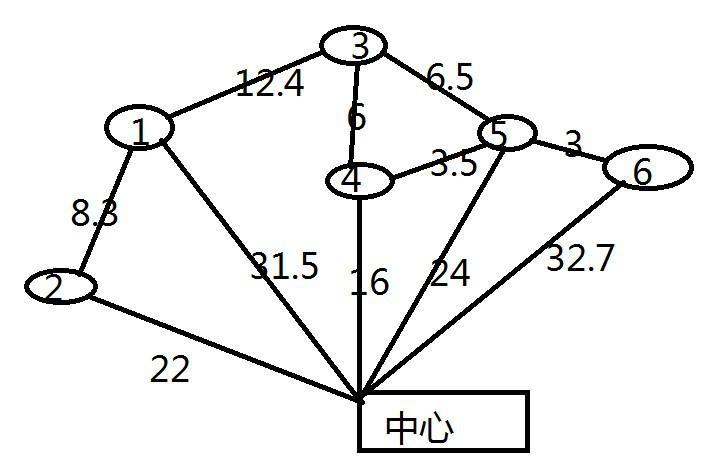

二、森林防火无线传输布局图：

三、无线视频监控方案设计思路：

根据客户的需求，整个系统采用我公司5.8G频段的ST58T8G、ST58T8G-N、ST5023TD工业级数字无线视频传输设备。

1、2号监控点通过一台ST58T8G-N发射到1号监控点，1号监控点一台ST58T8G-N(一对一)接收，再通过一台ST5023TD(一对一)发射到监控中心；

2、3号监控点通过一台ST58T8G发射到4号监控点，4号监控点一台ST58T8G(一对一)接收；

3、6号监控点通过一台ST58T8G发射到5号监控点，5号监控点一台ST58T8G(一对一)接收，再通过一台ST58T8G(一对一)发射到4号监控点；

4、4号监控点整合3号、5号、6号监控点图像，通过ST58T8G-N一对一发射到监控中心。

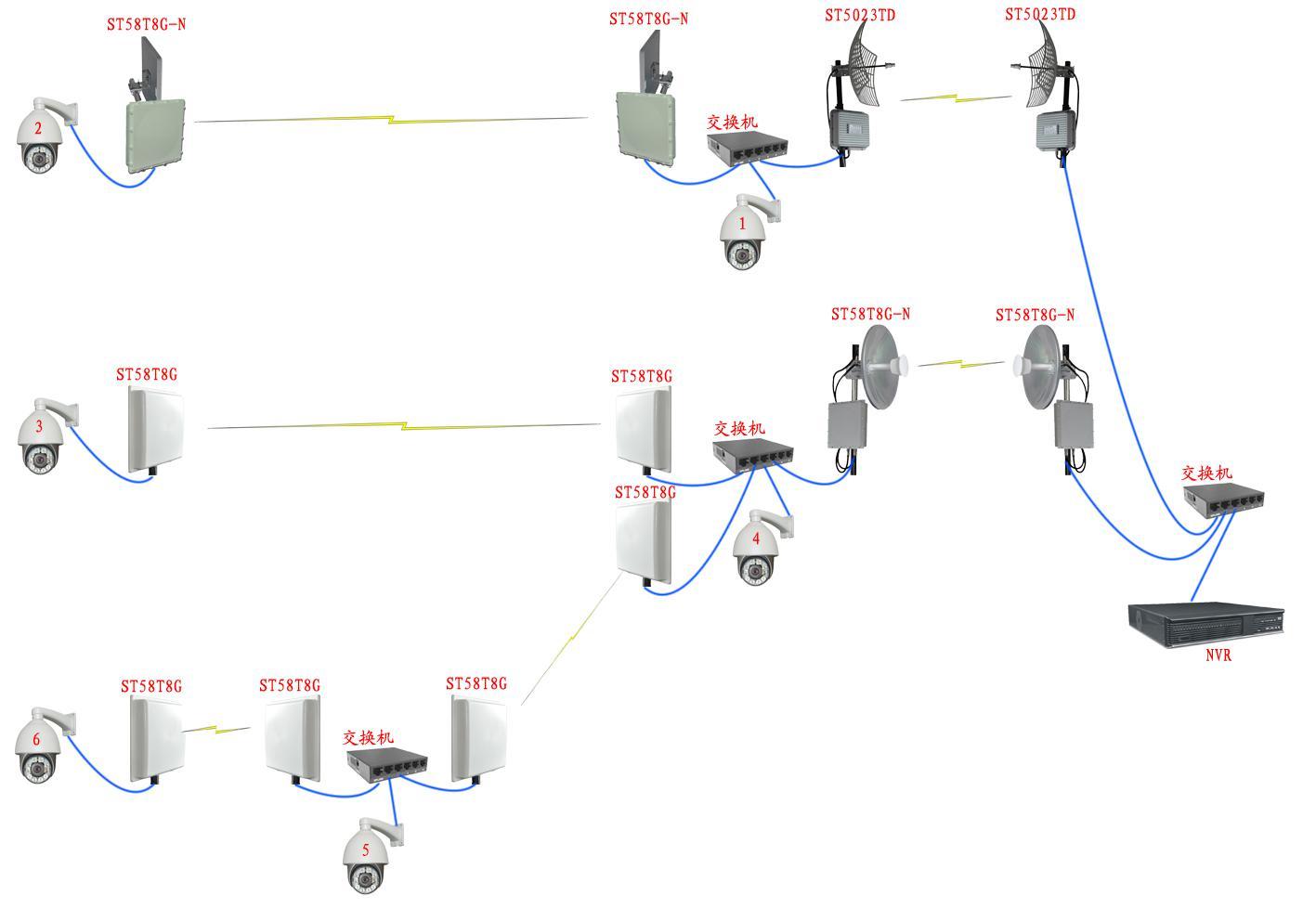

四、连接图如下：

五、设备清单

序号	产品名称	品牌及说明	单位	数量
1	网络摄像机	自配	台
2	工业级无线数字无线传输设备ST58T8G	(新澳门游戏网站入口app智拓），5.8G频率，300M设计带宽，实测2KM达90M带宽，内置18DBI天线，防水防尘，美国进口芯片，中英文操作界面，一键扫描周围干扰源特点，无线传输6公里。	台	6
3	工业级无线数字无线传输设备ST58T8G-N	(新澳门游戏网站入口app智拓），5.8G频率，300M设计带宽，实测2KM达90M带宽，外置23dB双极化平板天线，防水防尘，美国进口芯片，中英文操作界面，一键扫描周围干扰源特点，无线传输10公里。	台	2
4	工业级无线数字无线传输设备ST58T8G-N	(新澳门游戏网站入口app智拓），5.8G频率，300M设计带宽，实测2KM达90M带宽，外置29dB双极化碟状天线，防水防尘，美国进口芯片，中英文操作界面，一键扫描周围干扰源特点，无线传输16公里。	台	2
5	军工级远距离数字无线传输设备ST5023TD	(新澳门游戏网站入口app智拓），5.8G频率，美国Atheros AR5414芯片，外置29dB单极化抛物面天线，40M固定带宽，支持中英文操作界面，可一键扫描周围干扰源，抗干扰极强的骨干网链接平台，支持生成树协议，抑制广播风暴。无线传输30公里。	台	2
6	交换机	自配	台
7	网络硬盘录像机	自配	台
8	显示器	自配	台
9	辅助部分	网线、控制线、水晶头、立杆	批
