工业级无线网桥ST58T8Gpro
◈工业级电路板设计，抗干扰能力强
◈专为户外恶劣环境工作场景设计使用，支持-40~+70℃温度环境使用
◈DC12-24V宽压POE供电，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
◈7种无线工作频宽
◈三种无线工作模式：基站模式、用户站模式、一对一桥接模式
◈13种无线功率调整级别，支持动态功率自动调整。
◈支持白名单和黑名单模式
◈支持SNMP远程管理接口
◈支持在线地图
◈支持漫游功能
◈支持无线信号现场勘查功能
◈无线频率宽，支持4900~6100MHz
工业级无线网桥
在线留言
01
产品概述
ST58T8Gpro高功率室外型远距离无线微波网桥，具有工业和信息化部认证的无线电发射设备型号核准证。无线通信设备专为恶劣环境工作场景而设计，板卡采用工业级设计，无线抗干扰能力强，提供电路板级别的防水标准，支持-40~+70℃温度环境使用，无线板卡自身支持宽压供电，支持DC12~24V直流供电，设备实际功耗＜10W，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作，内置18dBi天线，传输带宽10km可达99Mbps。
无线设备支持多种模式，包括基站模式、点对点桥接模式和用户站模式。这些不同模式可以相互配合，实现多种功能，如点对点传输、点对多点传输和自动漫游切换传输。设备还支持5MHz、10MHz、15MHz、20MHz、30MHz、40MHz、52MHz和7种频宽模式。这种灵活性使得在实际工程应用中更加方便，并能减少不必要的干扰，满足不同网络传输要求。
无线传输设备支持在线地图功能，允许用户手动输入设备坐标，系统通信状况可以在地图上实时展示，这使得调度和查看更为方便。
02
产品特点
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
天线 |
|
|
天线增益 |
内置：18dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
19±3° |
|
垂直角度 |
19±3° |
|
天线前后比 |
≥25dB |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
258mm*215mm*50mm |
|
净重 |
1.1kg |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |
天线方向图：
|

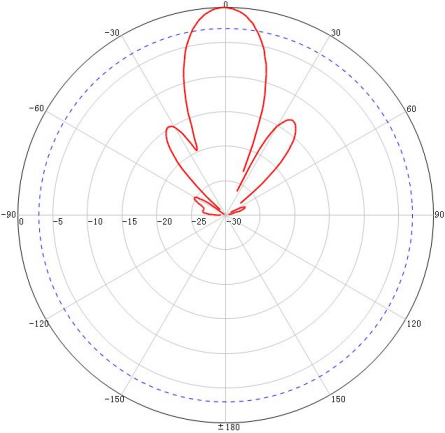

5150～5850MHz 水平面典型方向图 |

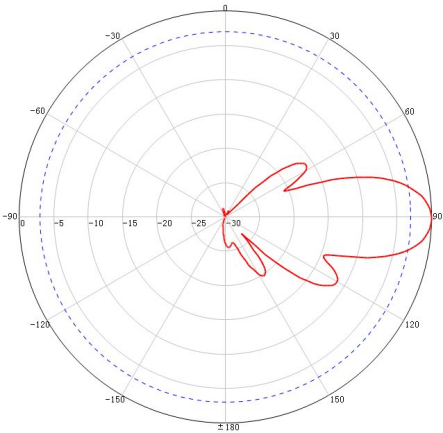

5150～5850MHz 垂直面典型方向图 |
|
|
|

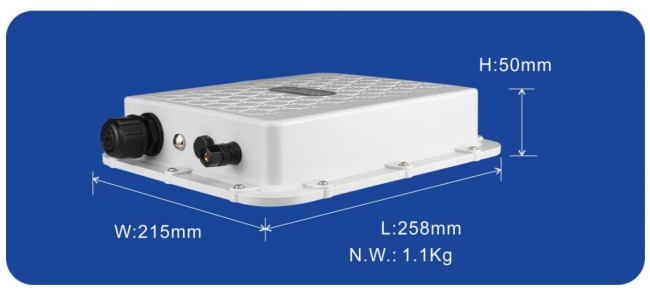

设备尺寸图
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|

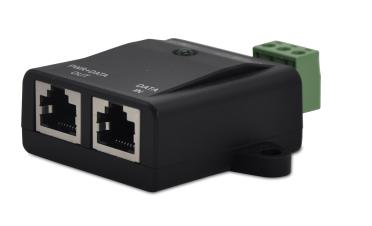

标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|

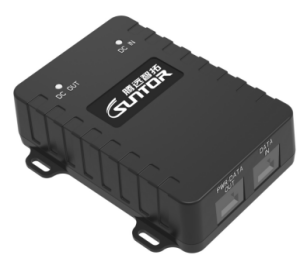

宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|

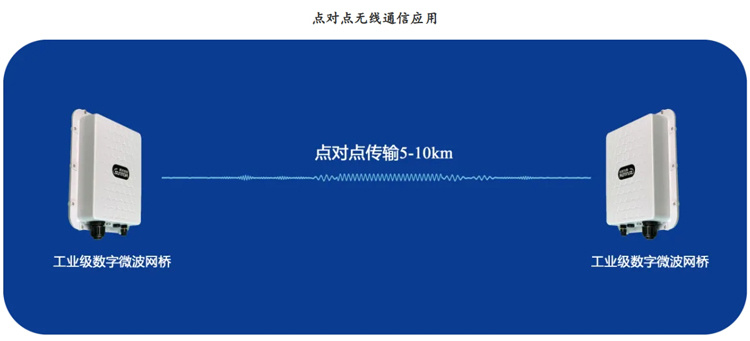

典型应用

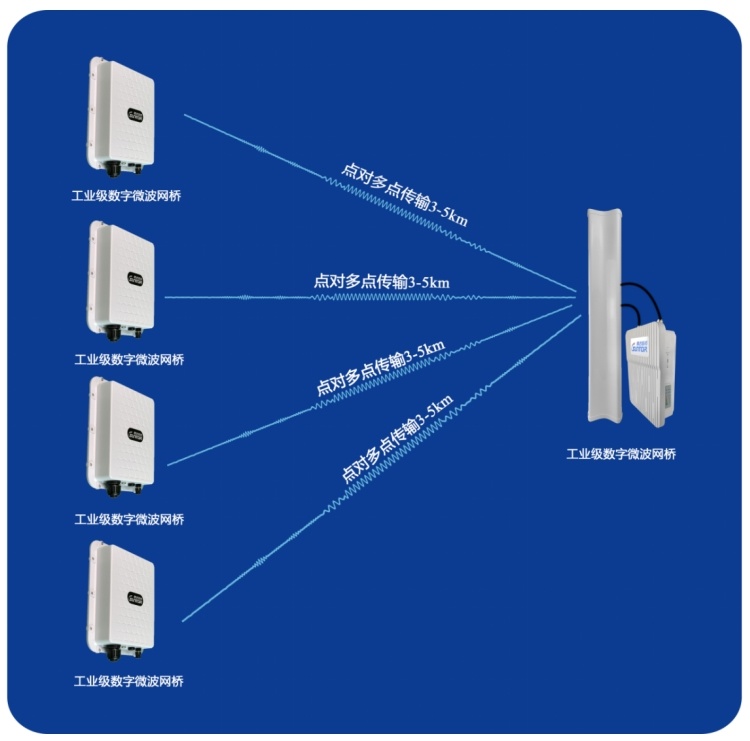

点对多点无线通信应用

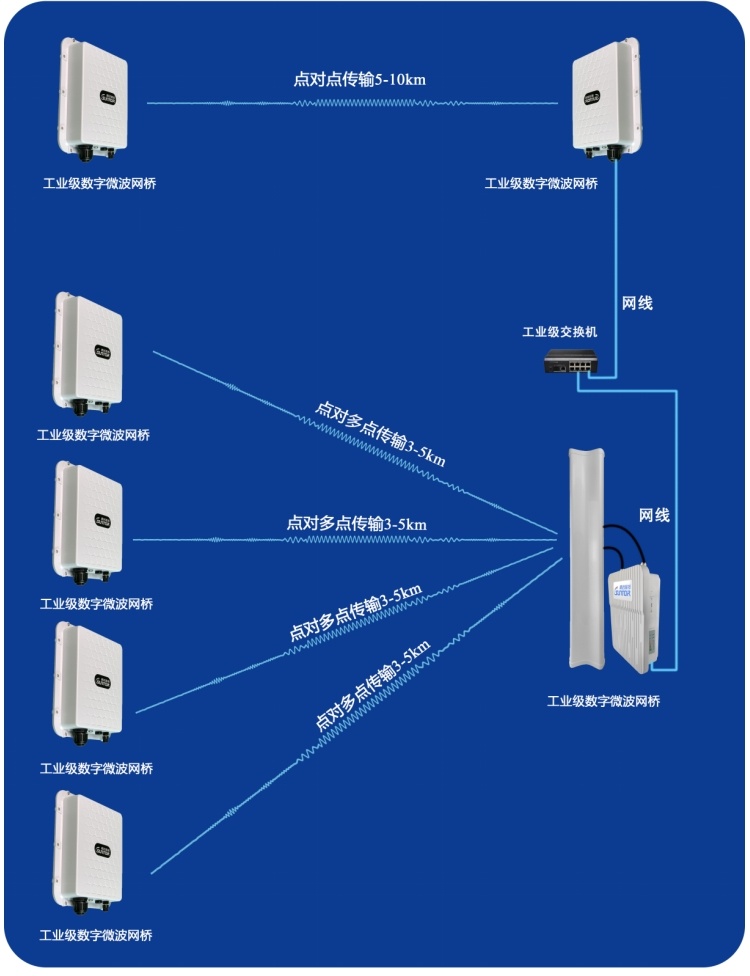

点对点点对多点混合组网无线通信应用
03
产品参数
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
天线 |
|
|
天线增益 |
内置：18dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
19±3° |
|
垂直角度 |
19±3° |
|
天线前后比 |
≥25dB |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
258mm*215mm*50mm |
|
净重 |
1.1kg |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |
天线方向图：
|
5150～5850MHz 水平面典型方向图 |
5150～5850MHz 垂直面典型方向图 |
|
|
|
设备尺寸图
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|
标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用
点对多点无线通信应用
点对点点对多点混合组网无线通信应用
04
应用场景
●抗干扰能力强：工业级的电路板设计，多频宽设计，方便规划规避干扰
●支持多种无线操作模式：基站操作模式、用户站操作模式、桥接操作模式及漫游操作模式
●快速漫游切换功能：实现一个移动用户端与多个固定基站端快速漫游切换功能。
●传输速率稳定：最大传输速率100Mbps
●中英文界面操作：支持中文、英文界面操作
●支持无线信号扫描：支持工具扫描周边频点，为工程人员提供便利的调试安装操作
●功率可调：发射功率可调，最高可达27dBm
●宽频率范围选择：支持4900~6100MHz宽频工作
●7种可用工作频宽：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz和52MHz，使得在不同工作环境中的灵活搭配成为可能
●13种无线功率调整级别：支持动态功率自动调整。
●支持坐标位置手动定位功能：客人可以在设备内输入设备的实时坐标位置
●提供在线地图展示功能：可以在地图上显示在线设备的不同位置状况和连线状况
●宽电压工作：支持DC12-24V POE供电方式，在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作
●安全性高：支持设置黑名单和白名单，完全禁止非授权用户访问
|
标准协议 |
IEEE 802.11a; IEEE 802.11a/n |
|
射频类型 |
HTOFDM |
|
频率范围 |
4900-6100MHz |
|
传输速率 |
协议速率300Mbps，网口速率：≤100Mbps |
|
调制方式 |
单数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ SS 64QAM⅔ SS 64QAM¾ SS 64QAM⅚ 双数据流模式：SS BPSK½ SS QPSK½ SS QPSK¾ SS 16QAM½ SS 16QAM¾ DS 64QAM⅔ DS 64QAM¾ DS 64QAM⅚ |
|
发射功率 |
27dBm |
|
信道带宽 |
5MHz,10MHz,15MHz,20MHz,30MHz,40MHz,52MHz |
|
接收灵敏度 |
802.11a，6Mbps -95dBm, |
|
802.11n，MCS0：-88dBm；MCS7：-73dBm |
|
|
硬件 |
|
|
内存 |
64MByte |
|
闪存 |
16MByte |
|
接口 |
|
|
网络接口 |
网口Ethernet 10/100Base自适应 |
|
系统管理 |
|
|
管理方式 |
支持中/英文管理、WEB、Telnet管理 |
|
复位管理 |
软件复位、内置硬件复位 |
|
功能 |
|
|
漫游功能 |
支持客户端自动漫游切换功能 |
|
网络工具 |
系统支持ping命令、网络侦测信号扫描 |
|
信号指示灯 |
六级信号灯指示，电源、网口接口、工作状态、信号强度指示 |
|
定位功能 |
支持手动输入坐标定位 |
|
地图 |
支持在线地图功能 |
|
安全 |
|
|
加密方式 |
WEP、TKIP、AES；开放系统、共享密钥WPA-PSK，WPA2-PSK； |
|
MAC过滤 |
双向绑定MAC地址认证通信 |
|
操作模式 |
Base Station模式、CPE模式、P2P（Bridge）模式 |
|
天线 |
|
|
天线增益 |
内置：18dBi |
|
极化方式 |
垂直＋水平 |
|
水平角度 |
19±3° |
|
垂直角度 |
19±3° |
|
天线前后比 |
≥25dB |
|
环境及物理特性 |
|
|
防护等级 |
IP66 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃～80℃ |
|
工作湿度 |
10% ~ 90 % （非凝露） |
|
供电 |
|
|
工作电压 |
9～24V DC POE供电方式 |
|
功耗 |
≤10W |
|
外形尺寸 |
|
|
尺寸（L*H*W） |
258mm*215mm*50mm |
|
净重 |
1.1kg |
|
操作系统支持 |
Windows 2000/XP/Vista/Windows 10/Windows 11 |
|
保修 |
1年 |
天线方向图：
|
5150～5850MHz 水平面典型方向图 |
5150～5850MHz 垂直面典型方向图 |
|
|
|
设备尺寸图
供电配件选择
|
产品图片 |
主要特点 |
选购型号 |
|
标准直通POE电源 |
●标准直通POE电源：支持9～55V供电（POE输出端与输入端电压相同，不具备稳压功能选择供电时需要注意） ●POE口输出电压与输入电压相同（不具备稳压功能） ●支持两路直流电源输入（可作备源供电） ●尺寸：68*66*24mm |
POE-1 |
|
宽压稳压POE电源 |
●支持DC9-36v宽电压供电输入，恒定电压输出 ●支持POE网口稳压电源输出（12V、24V、48V，出厂前会根据设备电压调配好） ●支持本地DC稳压输出：可以给周边设备供电 ●工业级设计，稳定可靠 ●尺寸：106*82*28mm |
POE-2 |
|
*备注： 标准供电配件为：24V1.5A电源适配器+POE-1 POE-2为选配件，需要另外购买 |
|
|
典型应用
点对多点无线通信应用
点对点点对多点混合组网无线通信应用
